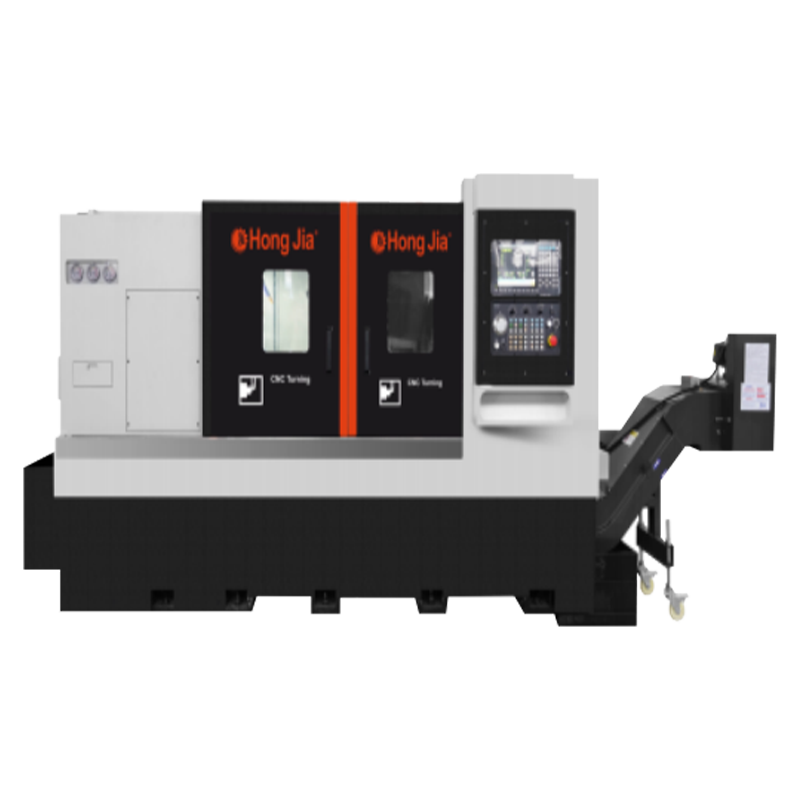

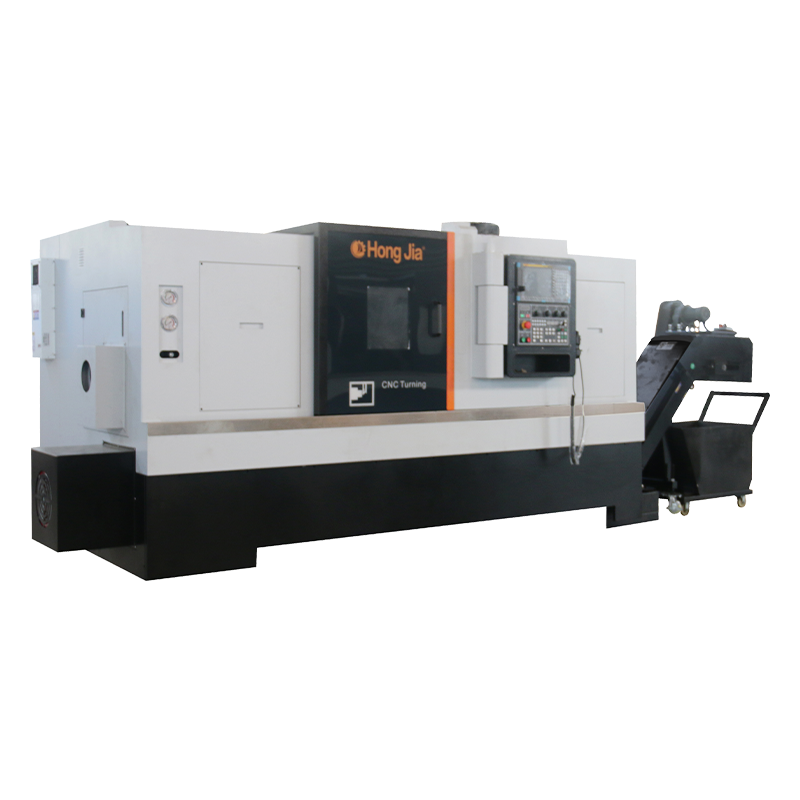

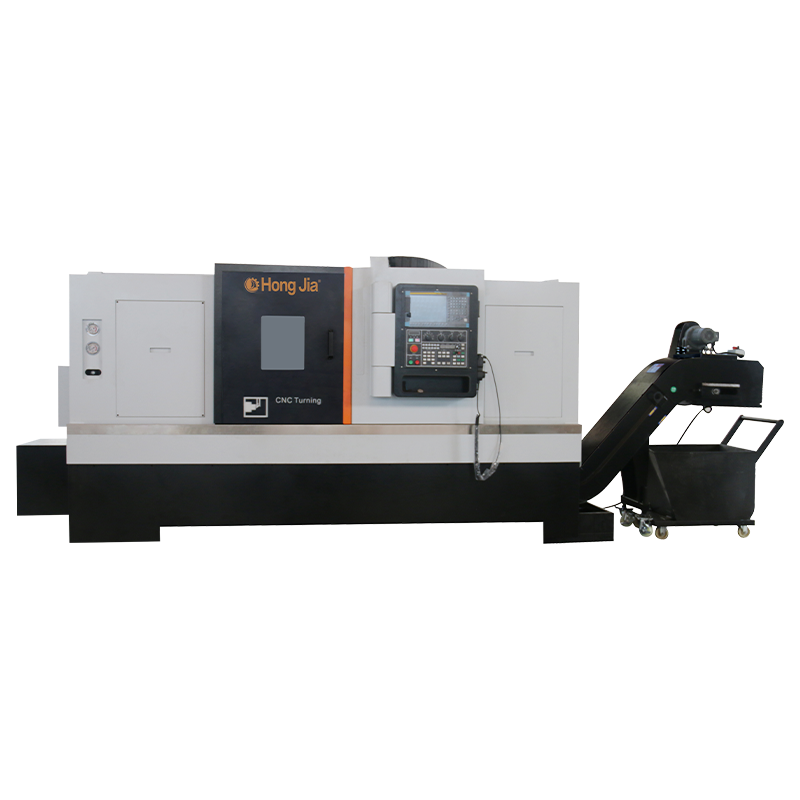

NC-115/1000 CNC Lathe

Le tour CNC NC-115/1000 est équipé du système de contrôle Japonais FANUC0I-TF standard.
Conçu, construit et testé en pleine conformité avec la cote centrale de tournure ISO NC-115 (précision statique, performances dimensionnelles et de coupe).
Le voyage maximal de l'axe X est de 320 mm, le voyage maximal de l'axe Z est de 1000 mm, et ces chiffres sont basés sur une précision standard de 18,0 ’(380 mm) avec une précision de positionnement X et de l'axe z de 0,008 mm et une répétabilité de 0,005 mm.

La grande zone de travail du lit convient aux pièces d'usinage de différentes tailles: le diamètre rotatif maximal est de 730 mm, le diamètre maximum des pièces usinés est de 550 mm, le diamètre maximum des pièces usinés est de 550 mm, le diamètre maximal des pièces usiné est de 550 mm.
Le tour CNC NC115-1000 conçu et fabriqué par Hongjia adopte une intégrale à 30 degrés. Structure du lit incliné, bonne rigidité et durabilité. Toute la structure et la conception de la coulée adoptent une analyse des éléments finis inverses. La méthodologie de conception unique de Hongjia garantit que toutes les machines-outils ont une rigidité structurelle plus scientifique et raisonnable.
La machine-outil Honka NC-115/1000 a un poids total de 6600 kg et est en fonte de haute qualité, ce qui assure la stabilité globale, la rigidité et la capacité d'usinage de la machine-outil.
Broche
Le NC-115/1000 est équipé d'une broche de type Chuck, et le modèle de nez ANSIA2-11 est équipé d'un mandrin de puissance à trois mâchoires de 18,0 ’(380 mm) avec un ensemble de mâchoires douces comme standard.
Motor de la broche Machine Motor: 22 kW (continu), 27,5 kW (15 minutes en continu).
La broche machine NC-115/1000 est équipée d'un entraînement à moteur alpha à une vitesse de 1000 tr / min et d'un couple nominal de 285 nm (15 minutes) à une vitesse de base de 625 tr / min.
La broche NC-115/1000 est dirigée par la courroie.
La broche a cinq roulements - un roulement à rouleau et quatre roulements de contact angulaires. Une paire de roulements de contact angulaires est monté à l'avant et à l'arrière de la broche pour augmenter la rigidité globale de la broche. 2 roulements de contact angulaires sont montés à l'avant de la broche, à 15 mm des roulements à rouleaux, pour augmenter la précision du rond-run-out de la broche. L'alésage de roulement à l'avant de la broche est de 170 mm.
La combinaison des roulements à rouleaux et des roulements de contact angulaire donne au système une excellente stabilité thermique et une rigidité radiale et axiale accrue. L'extrémité avant de la broche est scellée au labyrinthe pour empêcher l'environnement externe d'affecter l'intérieur de la broche.

La broche de la série NC-115/1000 est équipée d'un codeur magnétique sans contact pour le taraudage rigide, d'indexation à 1 degré et de positionnement de la broche.
Le mécanisme de serrage hydraulique ultra-mince avec le système de circuit de liquide de refroidissement peut être connecté à un adaptateur à trois mâchoires ou à un adaptateur de collègue pour serrer les pièces. La machine a une petite empreinte en raison de l'utilisation de cylindres rotatifs minces.
Un manomètre de cylindre rotatif hydraulique est fixé sur le côté gauche de l'avant de la machine afin d'observer la force de courant sur le mandrin ou la collecte.
La pression hydraulique du cylindre rotatif est réglable de 74 psi (5 kg / cm2) à 592psi (40 kg). La pression de serrage de broche peut être facilement ajustée par la porte de service de gauche. Un interrupteur de verrouillage de sécurité est monté sur la porte d'accès.
La pression de serrage de la broche peut être ajustée de 500 kg à 4000 kg. Le voyage maximal de la broche de la barre de cravate de broche est de 15 mm. La barre de cravate de broche NC-115/1500 a une capacité de débit de 120 mm.
Servo-tourelle
Le NC-115/1000 est équipé d'une tourelle servo-directionnelle standard à 12 positions. Il peut être équipé d'outils de tige carrée à gauche et de 25 mm à droite et à des outils de tige ronde 50 mm, 12 stations.
La tourelle est entraînée par des servomoteurs sans balais et est verrouillé avec précision et de manière fiable par un disque de vitesse d'extrémité de trois pièces. Le temps de changement d'outil adjacent de la tourelle n'est que de 0,18 seconde.
La position de l'outil la plus éloignée de la tourelle est indexée en 1,0 seconde. La répétabilité de la tourelle est de 2,5 secondes d'arc.

Voies de guidage et vis
Le lit NC-115/1000 utilise deux rails de guide à billes linéaires de précision japonais # 55 / # 55 sur l'axe X et l'axe Z, avec deux lames pour chaque rail, qui ont une très bonne rigidité et une résistance à l'usure.
Par rapport à un guide de glissement conventionnel, un guide de roulement linéaire a une résistance à la friction plus faible, pas de génération de chaleur et une expansion thermique moins. De plus, le guide roulant a une précision de positionnement plus élevée, des vitesses d'alimentation plus rapides, des temps de non-coupe plus courts, des temps de cycle réduits, moins d'usure, une durée de vie de la machine plus longue et une stabilité d'usinage plus longue.
Des vitesses de traversée rapide allant jusqu'à 20 m / min sont disponibles pour les axes X et Z.
Les lathes de la série NC-115/1000 sont équipés de vis à billes de précision Yintai C-3 dans l'axe X et les billes de précision de qualité C-3 dans l'axe Z, ce qui minimise l'expansion thermique et améliore la rigidité, la stabilité et la précision.
La vis à billes de l'axe des x a un diamètre de 40 mm et un espacement dent de dent de 5 mm. La vis à billes de l'axe Z a un diamètre de 50 mm et un espacement dent de dents de 10 mm. La poussée maximale de l'axe X et de l'axe Z est de 1080N.M.
Système de lubrification

Le NC-115/1000 est équipé d'un système de lubrification centralisé automatique en standard, ce qui permet une lubrification à l'huile facile de toutes les parties mobiles de la machine et réduit les temps d'arrêt. L'utilisation de la lubrification pétrolière assure une lubrification fiable de toutes les parties mobiles de la machine, réduit les coûts de lubrification et est respectueux de l'environnement.
Circuit de refroidissement
Le NC-115/1000 est conçu ergonomiquement avec des tôles épaisses et des réservoirs d'eau de refroidissement, ce qui permet un recyclage complet des copeaux et de l'eau de refroidissement, en gardant l'environnement de travail propre.
La tôle de la machine protège toutes les principales parties mobiles de la machine.
La machine est équipée d'une porte coulissante interne avec une grande fenêtre de vision en verre. La porte principale est verrouillée de sécurité. Le liquide de refroidissement à base d'eau ou d'huile peut être utilisé.
Les buses de liquide de refroidissement à l'extrémité de la poupée et le refroidissement exagéré sont standard. Débit de liquide de refroidissement 12 litres / minute. Capacité du réservoir de liquide de refroidissement 125 litres, pression de liquide de refroidissement 18 bar.
Le convoyeur à puce comme standard
Le convoyeur à puce amovible est équipé de roues à grand angle et peut être facilement retiré pour le nettoyage.

Système de contrôle
Tous les modèles du NC-115/1000 sont équipés d'une interface prédéfinie de convoyeur à puce. L'interface RS-232-C est standard.
Le panneau d'exploitation de la machine NC-115/1000 est facile à utiliser, avec des boutons bien rassemblés et un étiquetage facile à comprendre. Le clavier est fait de film en polyester et est très fiable et résistant aux dommages.
Exigences électriques
Dimensions de la machine: L 3980 mm, W 2150 mm, H 1920 mm (avec convoyeur à puce en standard). Poids de transfert de machine approximatif: 8000 kg.
La machine NC-115/1000, lorsqu'elle est équipée du système de commande FANUC 0I-TF / PULS, sera fournie avec une charge complète de 80 ampères (FLA), (30KVA) 220 volts, 3 phases, 50 Hz. Toutes les autres tensions nécessiteront un transformateur supplémentaire.

Autre

Le taraudage rigide est une caractéristique standard du NC-115/1000 et permet un mouvement synchronisé précis de la broche et de l'axe Z, garantissant une précision et une vitesse de taraudage. Le taraudage nécessite un support d'outil de taraudage flottant.
L'axe des x et les axes z sont équipés de serviteurs FanAUC / 1,8 kW, qui sont directement couplés aux vis (couplages rigides) sans perte de contrecoup de positionnement. Les couplages flexibles aux joints éliminent les erreurs d'assemblage dues à une orientation parallèle ou angulaire.
Le NC-115/1000 est équipé d'un feu de travail éclairé par LED, qui facilite la vue de l'opérateur de la zone de travail de la machine. Le NC-115 // 1000 est équipé d'un indicateur d'état à trois couleurs pour afficher l'état de fonctionnement de la machine.
Les manches de pression montées à l'avant de la machine offrent un accès facile à la pression principale du système hydraulique, à la pression de serrage de broche et à la cible hydraulique en option. L'accès à l'intérieur de la machine peut être acquis via une porte latérale amovible pour régler la pression de l'unité de serrage hydraulique et la propriété hydraulique en option.
Un ensemble complet de documentation pour le système machine / CNC.
Formation gratuite de la mise en service de 2,0 jours pour les programmeurs et les opérateurs par des techniciens Honka. La machine NC-115/1000 est fournie avec une boîte à outils comprenant des clés et des outils.
