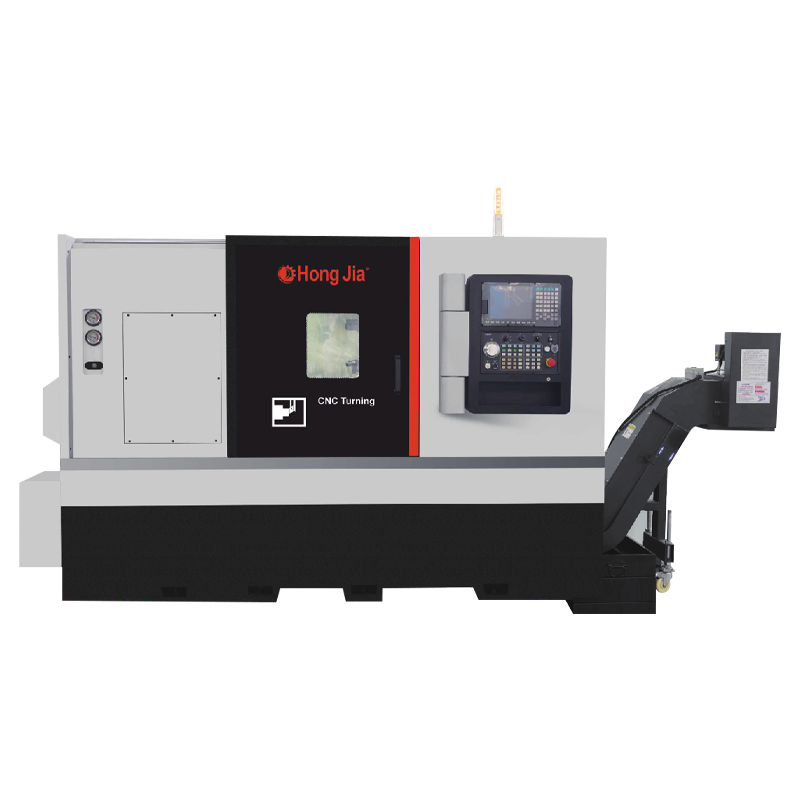

Maison / Produits / Série de virages et de fraisage horizontaux CNC / NC110D-Y High Production Horizontal Turning Center NC110D-Y High Production Horizontal Turning Center
Les centres de tournage horizontaux à haut rendement utilisent des broches et des systèmes de découpe haute performance, qui peuvent facilement faire face au traitement de parties de divers matériaux et formes. Puissance de coupe puissante et vitesse de coupe stable assurent l'efficacité du traitement et la qualité du traitement. Les chemins d'outils optimisés et les paramètres de coupe réduisent les vibrations et l'usure pendant la coupe et prolonger la durée de vie de l'outil.
Les rails de guide de précision et les systèmes de positionnement assurent une haute précision et une stabilité pendant le traitement. Les capteurs avancés et les systèmes de contrôle surveillent et ajustent les paramètres de traitement en temps réel pour assurer la cohérence de la précision du traitement. Les systèmes de serrage et les luminaires fiables garantissent la stabilité et la précision de positionnement des pièces pendant le traitement.
Un degré élevé d'automatisation, prend en charge une variété de méthodes automatisées de chargement et de déchargement, réduit l'intervention manuelle et améliore l'efficacité de la production. La structure optimisée de la machine et le système de dissipation de chaleur assurent un fonctionnement stable à long terme, réduisez les temps d'arrêt et augmentez la sortie globale.
Informations de production
Capacité de traitement
1. Le tour, le forage et l'ennui peuvent être effectués
2. Structure de base de rigidité élevée, pour obtenir une coupe lourde
3. Excellente capacité de coupe et précision de traitement stable pour obtenir une production élevée
4. Le réservoir de liquide de refroidissement en disqueur est utilisé pour un nettoyage et une coupe faciles
5. Capacité du réservoir standard: 125L

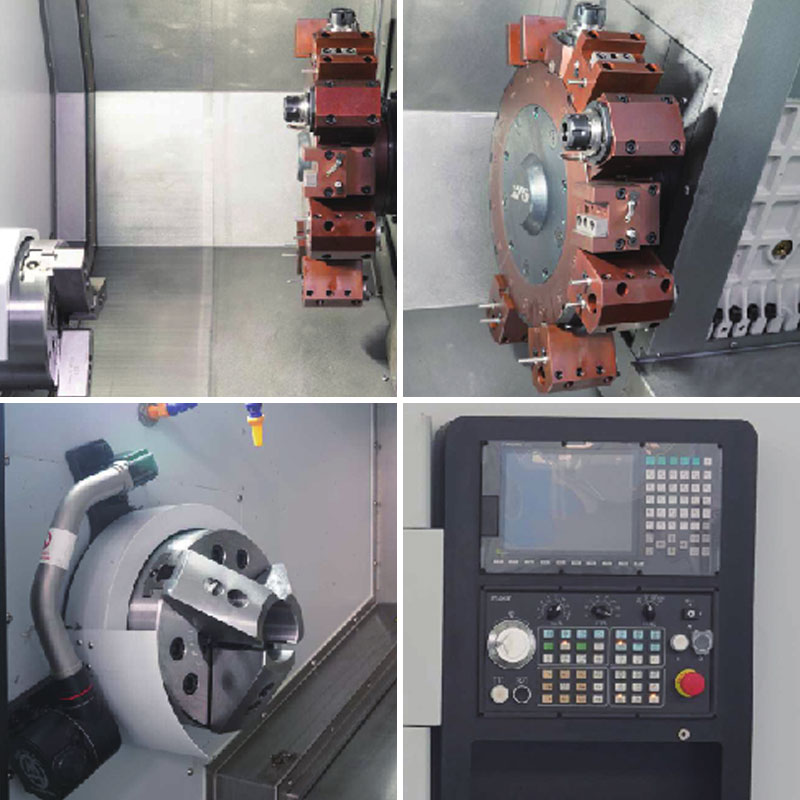

Configuration de base de la machine-outil
1. Sytec de nouvelle génération / 22 To
2. Moteur d'entraînement de nouvelle génération
3. La nouvelle génération de moteur de broche servo à couple élevé est standard
4. Taiwan ou Japon Rail filaire et vis 5.
6. Machine de retrait aux puces
7. Pression d'huile trois griffes
8. Standard avec broche mécanique de précision à haute vitesse intégrée
Paramètre technique
| Article | Unité | NC-110D-Y | |
| Max. Tourner le diamètre du lit | MM | Φ750 | |
| Max. diamètre d'usinage | MM | Φ600 | |
| Longueur maximale de travail | MM | 700 | |
| Max. Tie à plier à travers le diamètre du trou | MM | Φ75 | |
| Axe principal | Forme de nez de broche | A2-8 / 11 | |
| Broche à travers le diamètre du trou | MM | Φ86 | |
| Le cône du trou intérieur de la broche | MT-6 | ||
| Capacité de maintien du Chuck à trois mâchoires | 10 ” | ||
| Formulaire d'action de tige de tire | Pression hydraulique | ||
| Max. vitesse de broche | r / min | 2500 minutes -1 | |
| Puissance du moteur principal | kw | 15/18.5 | |
| Alimentation | Voyage de l'axe X | MM | 350 |
| Voyage de l'axe Z | MM | 750 | |
| Axe x / z vitesse de déplacement rapide | m / min | 25 | |
| Précision | Précision de positionnement (x / z) | MM | ± 0,005 |
| Précision de positionnement répétée (x / z) | MM | ± 0,003 | |
| Tour à outils électriques | Numéro d'outil | 12 | |
| Forme de conduite | Servo | ||
| Hauteur du centre | MM | 100 | |
| ToolChangeTime (T-T) | S | 0.2 | |
| Spécifications du support d'outil ennuyeux | MM | 50 | |
| Spécifications du support d'outil carré | MM | 25 | |
| Powerhead Speed | r.p / min | 4000 | |
| Puissance du moteur de tête de puissance | Kw | 3.6 | |
| Couple de la tête électrique | N.m | 15 | |
| Type de tête de puissance | BMT | 55/65 | |
| Axe y | Voyage de l'axe Y | MM | 150 |
| Couple de moteur à axe y | N.m | 8.4 | |
| Vis à axe y | boules | 3206 | |
| Formulaire de guide de l'axe Y | Rails durs / rails durs rectangulaires | Rail dur rectangulaire | |
| Étouffage | Conique de manche de poulet | MT-5 | |
| Diamètre du manchon central | MM | Φ80 | |
| Voyage maximum à manches supérieures | MM | 100 | |
| Bouclier de sécurité | Complètement fermé | ||
| Système de contrôle numérique | Sytec 22tb / fan uc oi-tf | ||
| Poids de la machine | Kg | 5350 | |
| Dimensions globales de la machine (LXWXH) | MM | 2980 × 2200 × 1950 | |
Rester en contact
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. a commencé en 2006 et a été créé en 2018. Il est situé dans le nouveau district de Qianwan, Ningbo City, province du Zhejiang, aile sud de la zone économique de la rivière Yangtze de la rivière Yangtze. Il s'agit d'une entreprise spécialisée dans la recherche, le développement, la production et les ventes d'équipements de coupe de métaux CNC. En tant que Chine NC110D-Y High Production Horizontal Turning Center supplier and custom NC110D-Y High Production Horizontal Turning Center company, Avec une forte force technique et une expérience de l'industrie riche, Hongjia CNC s'engage à fournir aux clients des solutions CNC avancées pour répondre aux besoins des clients dans différentes industries.
Usine et équipement
Quelles sont les nouvelles
-
Dans le secteur manufacturier d'aujourd'hui, de plus en plus compétitif, les entreprises exigent de plus en plus de solutions d'usinage à haute efficacité, haute précision et hautement intégrées. Ningbo...
EN SAVOIR PLUS -
Une machine de forage et de taraudage est une machine-outil qui combine des fonctions de forage et de taraudage. Il est principalement utilisé pour percer les trous et créer des fils internes (tapotement) dans d...
EN SAVOIR PLUS -
1. Pourquoi l'industrie aérospatiale préfère-t-elle centres de virage horizontaux ? Avantage par gravité: Évitez la déformation des grandes pièces Problèmes de vira...
EN SAVOIR PLUS
Connaissances de l'industrie
NC110D-Y High Production Horizontal Turning Center: le travail innovant de Ningbo Hongjia
NC110D-Y High Production Horizontal Turning Center est Ningbo Hongjia CNC Technology Co., la réponse active de Ltd aux exigences de l'industrie manufacturière moderne en matière de traitement à haute efficacité et à haute précision. L'équipement utilise une broche haute performance et un système de coupe, qui peut facilement faire face aux tâches de traitement des pièces de divers matériaux et formes. Sa capacité de coupe puissante et sa vitesse de coupe stable garantissent la double amélioration de l'efficacité de traitement et de la qualité de traitement.
Afin d'améliorer encore l'efficacité du traitement et le contrôle des coûts, le centre de tournage horizontal NC110D-Y à haute production optimise le chemin d'outil et les paramètres de coupe dans la conception. Cette conception innovante réduit efficacement les vibrations et l'usure pendant le processus de coupe, prolonge non seulement la durée de vie de l'outil, mais améliore également considérablement la finition de la surface usinée. Grâce à un calcul précis et à une simulation, chaque chemin d'outil est prévu avec précision pour garantir que chaque coupe peut obtenir le meilleur effet, maximisant ainsi l'efficacité de production tout en garantissant la qualité.
Tout en poursuivant une grande efficacité, Ningbo Hongjia CNC Technology Co., Ltd, attache également l'importance à la précision et à la stabilité du traitement. NC110D-Y High Production Horizontal Turning Center est équipé de rails de guidage précis et de systèmes de positionnement pour assurer une haute précision et une stabilité pendant le traitement. Les capteurs avancés et les systèmes de contrôle surveillent et ajustent les paramètres de traitement en temps réel pour assurer la cohérence de la précision de traitement et maintenir une précision de traitement extrêmement élevée même en fonction de fonctionnement continu à long terme.
L'automatisation est la tendance de développement de l'industrie manufacturière moderne, et le centre de virage horizontal à haute production NC110D-Y fonctionne également bien à cet égard. L'équipement prend en charge une variété de méthodes automatisées de serrage et de déchargement, réduisant considérablement l'intervention manuelle et améliorant considérablement l'efficacité de la production. Le système d'alimentation automatique et le dispositif d'élimination des puces intelligent reflètent le fondement profond de Hongjia CNC dans l'application de la technologie d'automatisation.
Afin de garantir le fonctionnement stable à long terme de l'équipement, le centre de rotation horizontal à haute production NC110D-Y a été entièrement optimisé en termes de structure de machine-outil et de système de dissipation thermique. Sa structure de base solide et sa conception de rigidité élevée permettent à l'équipement de résister à l'énorme charge apportée par de lourdes opérations de coupe, garantissant la stabilité et la durabilité du traitement. Dans le même temps, le système de dissipation de chaleur optimisée contrôle efficacement la fluctuation de la température à l'intérieur de la machine-outil, réduit l'erreur de traitement causée par la déformation thermique et assure la précision de la machine-outil à long terme.
En termes de configuration, le NC110D-Y High Production Horizontal Turning Center démontre également l'ingéniosité de Ningbo Hongjia CNC Technology Co., Ltd. Le système de contrôle Sytec / 22TB de nouvelle génération, le moteur de conduite de nouvelle génération, le moteur de broche à couple élevé et d'autres configurations standard garantissent les avis et la fiabilité de l'équipement. De plus, les rails linéaires et les vis de plomb importés de Taïwan ou du Japon, des réservoirs d'eau indépendants, des convoyeurs à puces automatiques, des ornes à trois mâchoires hydrauliques et des broches mécaniques de précision à haute vitesse intégrées offrent aux utilisateurs plus de choix pour répondre à différents besoins de traitement.
