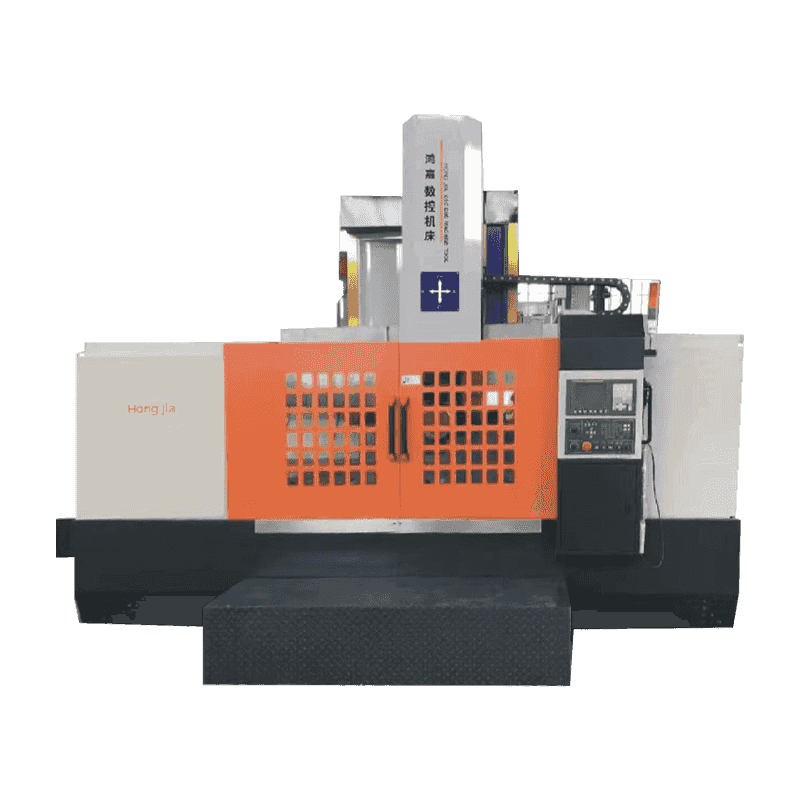

CK-5112B CNC Single Column Vertical Lathe
Tour de contrôle numérique
CK51 series CNC single-column vertical lathe is a high-tech mechatronic product that our company absorbs the contemporary advanced design and manufacturing technology, adopts CAD optimization design method, implements enterprise precision standard, configures domestic and foreign advanced functional components, and realizes strong cutting force in structural performance, super-heavy load on the table, high dynamic and static rigidity of the machine tool, safety and reliability of all movements, long durée de vie et efficacité de traitement élevée. La machine est un produit intégré électromécanique de haute technologie.
Informations sur la production
Configurat ion de la machine
1. SIREMENSIR 808D CNC Système;
2. 320 table de coupe électrique à quatre stations;
3. Transmission variable à quatre vitesses en continu, moteur principal de 22 kw Motor;
4. Protection semi-clôturée, protection contre les expressions croisées, élimination des copeaux, refroidissement par eau;
5. Équipé d'un diamètre de 1000 MM à trois mâchoires à trois mâchoires, un mandrin hydraulique;
6. La machine-outil n'a pas de fonction de threading et ne vient pas avec un encodeur de broche;
7. La base de l'Etat est soutenue par des rails de guidage roulants.
Utilisation de la machine-outil
Cette machine-outil convient aux outils de coupe en acier à grande vitesse, aux outils de coupe en alliage dur et à divers outils de coupe haute performance pour traiter le métal noir, le métal non ferreux et certaines pièces de matériaux non métalliques. Il peut terminer le tournant rugueux et précis des surfaces cylindriques intérieures et externes, des surfaces coniques intérieures et externes, des surfaces plates, des surfaces rotatives et des rainures sur la machine-outil.
Paramètre technique
| Article | Unité | CK5112B |
| Outil de coupe publie le plus grand diamètre | MM | 1250 |
| Diamètre du mandrin hydraulique | MM | 1000 |
| Hauteur maximale de la pièce | MM | 1000 |
| Poids maximal de la pièce | t | 3.5 |
| Plage de vitesse de travail | r / min | 1-200 |
| Niveau de vitesse du banc | Steples à quatre vitesses | |
| Couple maximal de l'ouchette | Kn / m | 25 |
| Nombre d'étapes d'alimentation pour le support d'outil | niveau | Sans étape |
| Force de coupe maximale du support d'outil vertical | KN | 20 |
| Coup horizontal | MM | 700 |
| Coup vertical | MM | 650 |
| Voyage croisé | MM | 650 |
| Éventail de fréquence alimentaire pour le support d'outil | mm / min | 0.1-500 |
| Vitesse de déplacement rapide du support d'outil | mm / min | 2500 |
| Vitesse de levage de faisceau | mm / min | 440 |
| Dimensions transversales de la barre de couteau (longueur x largeur) | mm | 30 × 40 |
| Puissance du moteur principal | kW | 22 |
| Configuration du système | Siemens 808d | |
| Axe de coordonnées CNC | Lien de liaison X-Axe | |
| Poids de la machine (environ) | t | 13 |
Restez en contact
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. a débuté en 2006 et a été fondée en 2018. Elle est située dans le nouveau district de Qianwan, ville de Ningbo, province du Zhejiang, dans l'aile sud de la zone économique du delta du Yangtsé en Chine. C'est une entreprise spécialisée dans la recherche, le développement, la production et la vente d'équipements de découpe de métaux à commande numérique. En tant que CK-5112B CNC Single Column Vertical Lathe fournisseur et sur mesure CK-5112B CNC Single Column Vertical Lathe entreprise, avec une solide force technique et une riche expérience industrielle, Hongjia CNC s'engage à fournir aux clients des solutions CNC avancées pour répondre aux besoins des clients de différents secteurs.
Installations et équipements
Actualités
-
A quoi sert un tour vertical ? La réponse directe A tour vertical est une machine-outil utilisée principalement pour tournage, alésage, perçage, fraisage et taraudage de pièces de grand diamè...
LIRE LA SUITE -
Les 7 types de base de machines-outils sont des tours, des perceuses, des aléseuses, des fraiseuses, des façonneuses et des raboteuses, des machines à brocher et des rectifieuses. Dans des a...
LIRE LA SUITE -
Si vous décidez entre une fraiseuse verticale, une fraiseuse horizontale ou une fraiseuse à 5 axes, la réponse principale est la suivante : la géométrie de votre pièce, votre volume de production et...
LIRE LA SUITE
Connaissances du secteur
CK-5112B CNC Single Column Vertical Lathe est un produit mécatronique de haute technologie né de la réponse active de Ningbo Hongjia CNC à la demande du marché et à l'intégration des technologies de conception et de fabrication avancées contemporaines. Dans le processus de conception de cette série de machines-outils, Hongjia CNC a adopté la méthode de conception d'optimisation CAO pour s'assurer que chaque détail est soigneusement calculé et optimisé, ce qui améliore non seulement les performances globales de la machine-outil, mais démontre également son patrimoine profond dans le domaine de la fabrication de précision. En mettant en œuvre des normes de précision des entreprises et en configurant des composants fonctionnels avancés au pays et à l'étranger, le tour vertical CNC-5112B CNC est fortement de la force de coupe dans les performances structurelles, et le travail de travail peut résister aux charges de surpoids, tout en maintenant la rigidité de haute dynamique et statique de la machine-outil, assurant la sécurité et la fiabilité de tous les mouvements.
La configuration centrale du tour vertical CNC CNC CNC CNC met en évidence son identité en tant qu'équipement CNC haut de gamme. Il est équipé du système CNC Siemens 808D. Cette marque de renommée internationale est connue pour sa stabilité, sa fiabilité et son fonctionnement facile, et offre aux utilisateurs une interface de programmation et de surveillance intuitive et facile à utiliser. La machine-outil est équipée d'une platine électrique à quatre stations 320 mm, qui étend considérablement la plage de traitement et améliore la flexibilité de traitement. Le système de transmission à variation à quatre vitesses en continu est équipé d'un moteur principal de 22 kW pour s'assurer que la vitesse de coupe et le couple appropriés peuvent être fournis dans différentes conditions de travail pour répondre à divers besoins de traitement.
En termes de performances de sécurité, le tour vertical à colonne CK-5112B CNC adopte une conception de protection semi-fermée, qui isole efficacement les éclaboussures pendant le traitement et protège la sécurité de l'opérateur. Dans le même temps, la protection croisée, l'élimination des débris et le système de refroidissement par eau améliorent encore la propreté de l'environnement de traitement et l'efficacité de fonctionnement de la machine-outil. Il convient de mentionner particulièrement que la machine-outil est équipée d'un mandrin hydraulique égocentrique à trois mâchoires avec un diamètre de 1000 mm en standard. Cette configuration améliore considérablement la stabilité de serrage et la précision de traitement de la pièce.
Bien que le tour vertical CK-5112B CNC à colonne CNC n'ait pas de fonction de traitement de thread et ne soit pas équipé d'un encodeur de broche, cela n'affecte pas sa large application dans une variété de champs de traitement des matériaux. La machine-outil convient aux outils en acier à grande vitesse, aux outils en carbure et à divers outils haute performance, et peut traiter efficacement les métaux ferreux, les métaux non ferreux et certaines pièces non métalliques. Qu'il s'agisse d'une surface cylindrique intérieure et extérieure, d'une surface conique intérieure et externe, d'un plan, d'une surface rotative ou d'une rainure, le tour de traitement CNC CNC CNC CNC peut facilement terminer le bravo et la finition, montrant d'excellentes capacités de traitement et la flexibilité.
La base de la table de travail est soutenue par un rail de guidage roulant, qui est un autre point fort du tour vertical CK-5112B CNC en une colonne dans la conception structurelle. Le rail de guide de roulement réduit non seulement le frottement du mouvement, améliore la précision de positionnement et la précision de positionnement de répétition, mais assure également la stabilité et la durabilité de la machine-outil à long terme. Cette conception permet au tour vertical CNC CNC CNC CNC pour maintenir une précision d'usinage extrêmement élevée et une qualité de surface lors de l'usinage des pièces en forme de complexe, répondant aux besoins des industries telles que l'aérospatiale, la fabrication d'automobile et le traitement des moisissures pour les parties de haute précision.
