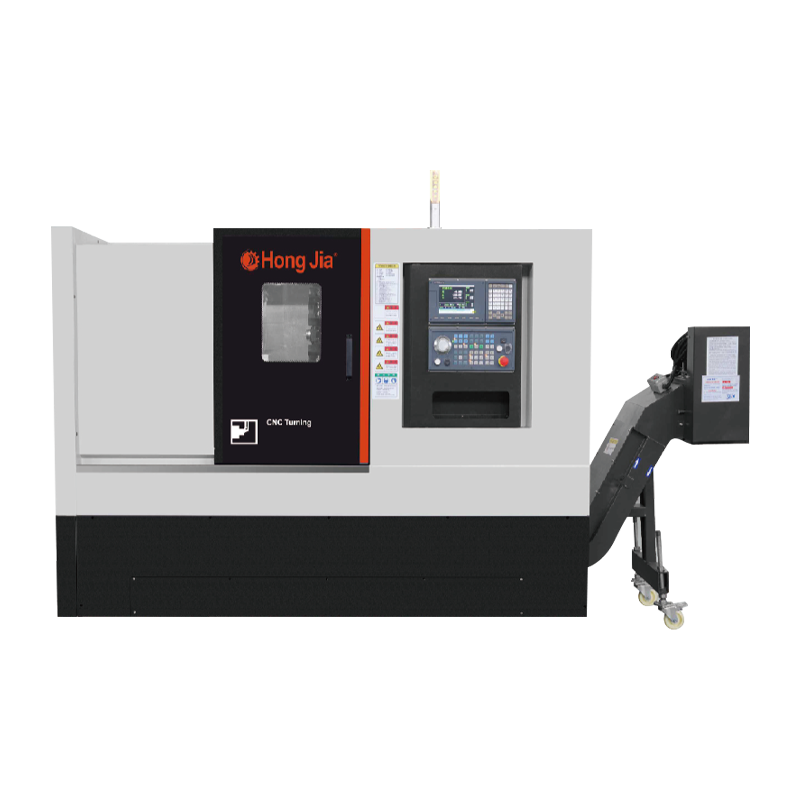

Maison / Produits / Série de virages et de fraisage horizontaux CNC / NC-108 Centre de virage horizontal à haute rigidité NC-108 Centre de virage horizontal à haute rigidité
Les centres de tournage horizontaux à haute rigidité peuvent gérer des parties de différentes tailles, des minuscules pièces de précision aux grandes pièces lourdes. Dans le même temps, son système de contrôle précis et sa technologie de programmation avancée garantissent que chaque traitement peut atteindre la précision prédéfinie et la qualité de surface.
Le moteur de broche servo à torque élevé de nouvelle génération qui est livré en standard avec le centre de rotation horizontal à haute rigidité est le cœur de ses puissantes capacités de coupe. Ce moteur a non seulement une puissante puissance de sortie, mais a également des performances de couple extrêmement élevées, ce qui peut facilement gérer une variété de matériaux difficiles à machine et de tâches de coupe lourdes.
L'application d'une broche à grande vitesse raccourcit considérablement le cycle de traitement et améliore l'efficacité de la production. Lors de l'usinage des pièces complexes, les broches à grande vitesse peuvent éliminer les matériaux plus rapidement, ce qui rend le processus plus efficace et plus rapide. Dans le même temps, la haute précision et stabilité de la broche mécanique de précision garantissent que la précision dimensionnelle et la qualité de surface des pièces traitées répondent aux exigences prédéfinies.
Informations de production
Capacité de traitement
1. Le tour, le forage et l'ennui peuvent être effectués
2. Structure de base de rigidité élevée, pour obtenir une coupe lourde
3. Excellente capacité de coupe et précision de traitement stable pour obtenir une production élevée
4. Le réservoir de liquide de refroidissement en disqueur est utilisé pour un nettoyage et une coupe faciles
5. Capacité du réservoir standard: 125L

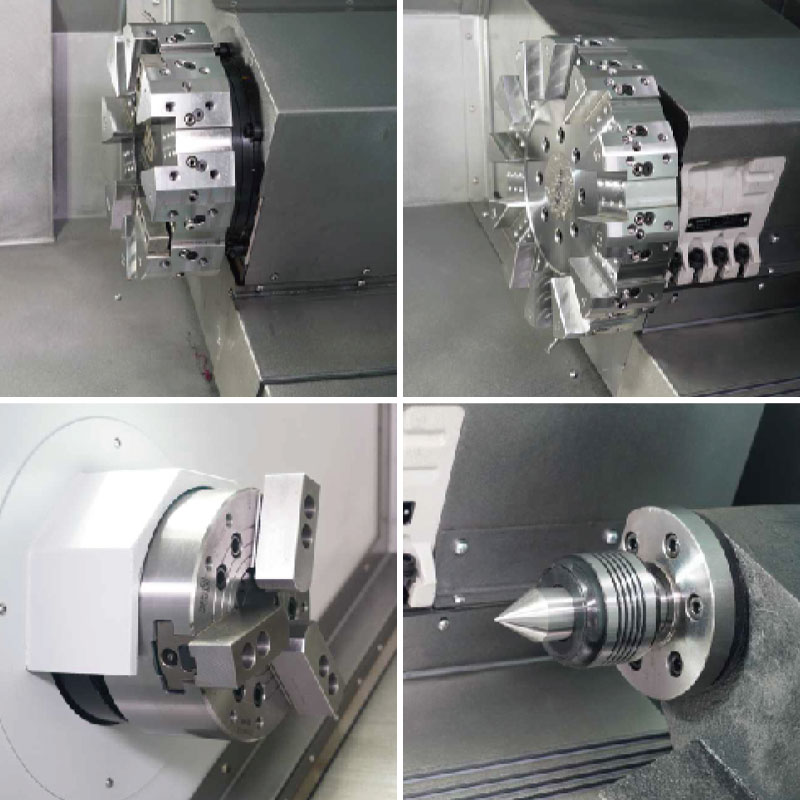

Configuration de base de la machine-outil
1. Sytec de nouvelle génération / 7ta-e
2. Moteur d'entraînement de nouvelle génération
3. La nouvelle génération de moteur de broche servo à couple élevé est standard
4. Taiwan ou Japon Wire Rail and Vis
5. Réservoir d'eau séparé
6. Machine de retrait aux puces
7. Pression d'huile trois griffes
8. Standard avec broche mécanique de précision à haute vitesse intégrée
Paramètre technique
| Article | Unité | NC-108 | |
| Max. Diamètre de tournage sur le lit | MM | Φ560 | |
| Max. Diamètre d'usinage (type de disque) | MM | Φ330 | |
| Max. Diamètre d'usinage (type d'arbre} | MM | Φ280 | |
| Max. Diamètre tournant sur une planche à roulettes | MM | Φ280 | |
| Distance entre deux centres | MM | 500 | |
| Max. durée de travail | MM | 500 | |
| Max. Tie à plier à travers le diamètre du trou | MM | Φ52 | |
| Principal | Forme de nez de broche | A2-6 | |
| Broche à travers le diamètre du trou | MM | Φ66 | |
| Le cône du trou intérieur de la broche | MT-6 | ||
| Capacité de maintien du Chuck à trois mâchoires | 8 " | ||
| Formulaire d'action de tige de tire | Pression hydraulique | ||
| Max. vitesse de broche | r / min | 4000 | |
| Puissance du moteur principal | kw | 11/15 | |
| Alimentation | Voyage de l'axe X | MM | 225 |
| Voyage de l'axe Z | MM | 490 | |
| Axe x / z vitesse de déplacement rapide | m / min | 25 | |
| Précision | Précision de positionnement (x / z) | MM | 0,008 / 0,010 |
| Précision de positionnement répétée (x / z) | MM | 0,006 / 0,008 | |
| Données | Numéro d'outil | 8/12 | |
| Forme de conduite | servo | ||
| Hauteur du centre | MM | 80 | |
| Temps de changement d'outil (T-T) | secondes | 0.2 | |
| Spécifications du support d'outil ennuyeux | MM | 32 | |
| Spécifications du support d'outil carré | MM | 25 | |
| Étouffage | TaperoftailStocksleeve | MT-5 | |
| MAX / MIN. Longueur de pièce de maintien | MM | 500/60 | |
| Bouclier de sécurité | Complètement fermé | ||
| Système de contrôle numérique | Sytec 7ta / fanUc0i-tf / gsk988ta | ||
| Poids de la machine | Kg | ≈4200 | |
| Dimensions globales de la machine (LXWXH) | MM | 2500x1700x1790 | |
Rester en contact
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. a commencé en 2006 et a été créé en 2018. Il est situé dans le nouveau district de Qianwan, Ningbo City, province du Zhejiang, aile sud de la zone économique de la rivière Yangtze de la rivière Yangtze. Il s'agit d'une entreprise spécialisée dans la recherche, le développement, la production et les ventes d'équipements de coupe de métaux CNC. En tant que Chine NC-108 Centre de virage horizontal à haute rigidité supplier and custom NC-108 Centre de virage horizontal à haute rigidité company, Avec une forte force technique et une expérience de l'industrie riche, Hongjia CNC s'engage à fournir aux clients des solutions CNC avancées pour répondre aux besoins des clients dans différentes industries.
Usine et équipement
Quelles sont les nouvelles
-
Dans le secteur manufacturier d'aujourd'hui, de plus en plus compétitif, les entreprises exigent de plus en plus de solutions d'usinage à haute efficacité, haute précision et hautement intégrées. Ningbo...
EN SAVOIR PLUS -
Une machine de forage et de taraudage est une machine-outil qui combine des fonctions de forage et de taraudage. Il est principalement utilisé pour percer les trous et créer des fils internes (tapotement) dans d...
EN SAVOIR PLUS -
1. Pourquoi l'industrie aérospatiale préfère-t-elle centres de virage horizontaux ? Avantage par gravité: Évitez la déformation des grandes pièces Problèmes de vira...
EN SAVOIR PLUS
Connaissances de l'industrie
Ningbo Hongjia CNC Technology Co., Ltd is a company specializing in the research, development, production and sales of CNC metal cutting equipment. Il s'est engagé à fournir des solutions CNC de haute qualité aux clients de diverses industries. C'est Centre de tournage horizontal à haute rigidité est un produit représentatif haute performance dans ce domaine.
Capacités de coupe puissantes
Le centre de rotation horizontal à haute rigidité a d'excellentes capacités de traitement et peut faire face à divers besoins de traitement, des pièces de micro-précision aux pièces grandes et lourdes. Cet équipement utilise une nouvelle génération de moteurs de broche servo à torque élevé, qui ont non seulement une forte puissance de sortie, mais aussi des performances de couple extrêmement élevées, ce qui lui permet de faire face facilement à divers matériaux difficiles à traiter et aux tâches de coupe lourdes.
Coexiste à haute précision et à haute efficacité
L'un des principaux avantages du centre de rotation horizontal à haute rigidité est son système de contrôle de précision et sa technologie de programmation avancée. L'équipement peut atteindre une précision de traitement extrêmement élevée, garantissant que chaque traitement répond aux exigences de taille prédéfinie et de qualité de surface. Pour les besoins de traitement des pièces complexes, la broche mécanique de haute précision équipée de l'équipement garantit non seulement la précision, mais a également une excellente stabilité, réduit les erreurs de traitement et améliore ainsi la cohérence des pièces.
De plus, l'application de broches à grande vitesse a considérablement raccourci le cycle de traitement et amélioré l'efficacité de production. Par rapport aux équipements de traitement traditionnels à basse vitesse, les broches à grande vitesse peuvent éliminer les matériaux plus rapidement, accélérant ainsi le processus de traitement global.
Conception structurelle fiable et stable
Pendant le processus d'usinage, la rigidité et la stabilité de la machine-outil ont un impact direct sur la qualité et l'efficacité de l'usinage. Ningbo Hongjia CNC Technology Co., Ltd.'s High-Rigidity Horizontal Turning Center adopts a high-rigidity bed design, which can effectively reduce vibration and enhance the stability of the equipment.
De plus, les rails de guidage et les systèmes de broche de l'équipement ont été optimisés avec précision et rigoureusement testés pour assurer une précision et une durabilité supérieures lors d'une utilisation à long terme. Cette conception à haute stabilité permet au centre de rotation horizontal à haute rigidité de maintenir d'excellentes performances dans le traitement complexe des pièces et les environnements de production de haute intensité.
Répondre aux besoins de plusieurs industries
Le centre de rotation horizontal à haute rigidité est largement utilisé dans l'aérospatiale, la fabrication automobile, les instruments de précision, l'équipement énergétique et d'autres industries. Pour le traitement des pièces de haute précision dans le champ aérospatial, l'équipement peut assurer la cohérence et les exigences de haute précision des pièces; Dans le domaine de la fabrication automobile, sa capacité de traitement efficace peut répondre aux besoins de production de masse des pièces du moteur, des composants du système de transmission, etc.; Et dans la fabrication d'équipements énergétiques, son moteur de broche à torque élevé peut facilement traiter les pièces grandes et complexes et améliorer l'efficacité de la production.
Ningbo Hongjia CNC Technology Co., Ltd: Professionnalisme et innovation
En tant que fournisseur de centres et usines personnalisés professionnels à haute rigidité chinoise à haute rigidité, Ningbo Hongjia CNC Technology Co., Ltd fournit un équipement CNC de haute qualité aux clients mondiaux ayant une forte force technique et une expérience de l'industrie riche. L'entreprise adhère toujours à l'innovation technologique et optimise continuellement les performances des produits pour répondre aux besoins de traitement de différents clients.
Qu'il s'agisse de traitement par lots en un seul morceau ou de production à grande échelle, le centre de rotation horizontal à haute rigidité peut fournir des performances de traitement stables et fiables. Ningbo Hongjia CNC Technology Co., Ltd s'engage à fournir aux clients des solutions CNC avancées, aidant les entreprises manufacturières à améliorer l'efficacité de la production, à améliorer la qualité des produits et à promouvoir la fabrication industrielle à un niveau supérieur.
