Aperçu de la machine:

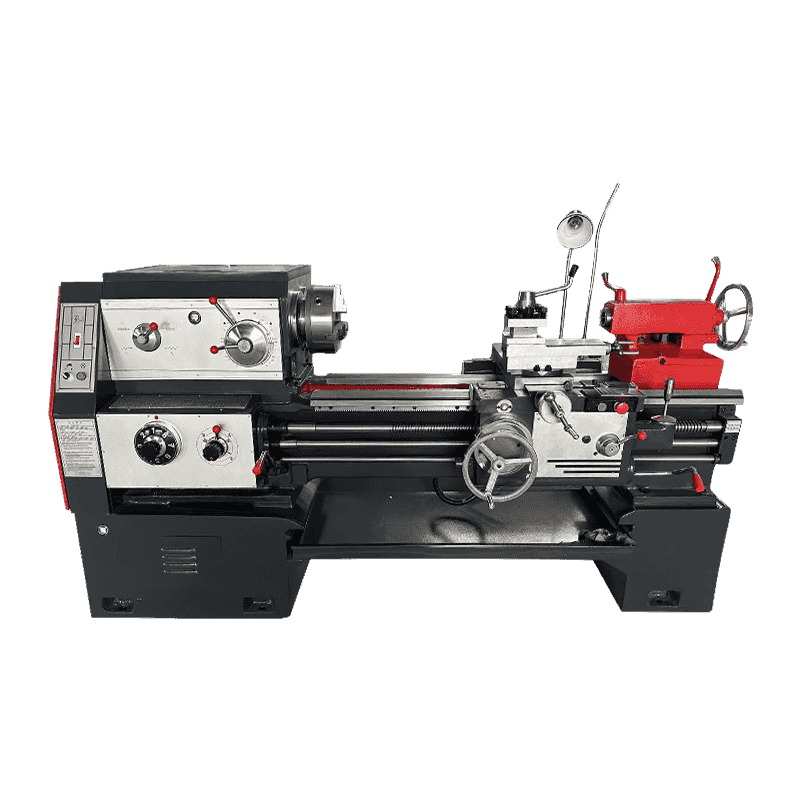

Le tour horizontal ordinaire de la série CA6140 convient pour tourner les surfaces cylindriques internes et externes, les surfaces coniques et d'autres surfaces rotatives, transformant une variété de fils de tangage métrique, impériaux, modulaires et de diamètre, et peut percer et tirer le grain d'huile et d'autres travaux, est un traitement horizontal très polyvalent. Le lit de tour est plus large que le tour général, la largeur du rail de guide de 400 mm a une rigidité élevée et la surface du rail de guide par extinction de fréquence moyenne et usure durable. Le fonctionnement de la machine-outil est pratique et centralisé, et la plaque de diapositive est équipée d'un mécanisme rapide. L'utilisation d'une opération de visualisation à une seule main est une bonne équipement. La rigidité structurelle et la rigidité de transmission de la machine-outil sont supérieures à celles du tour général, et le taux d'utilisation de puissance est élevé, ce qui convient à une coupe forte. La machine-outil est inspectée en stricte conforme à la procédure d'inspection avant de quitter l'usine, et le fort test de coupe est effectué pour s'assurer que la machine-outil a une bonne stabilité de précision et une bonne fiabilité.
Informations de production
Avantages des machines-outils
1. Tête de lit et lit de la machine. Siège de queue, support et autres surfaces combinées entre le grattage manuel et l'ensemble de la machine par des tests stricts, assurent efficacement la précision et la stabilité de la machine.
2. La machine adopte la fonte de haute résistance, ajoutant des matériaux spéciaux de cuivre et de chrome, la largeur du rail de guidage du lit est de 400 MM, et la profondeur de trempe du rail de guidage du lit est de 4 MM, ce qui améliore efficacement la résistance à l'usure et la stabilité de la machine-outil.
3. La lubrification de la tête de la machine adopte une pompe cycloïde pour la circulation et la lubrification forcée, qui assure la propreté et les caractéristiques de dissipation de la chaleur de la tête pour le temps chaud au sud et prolonge efficacement la durée de vie des roulements et des engrenages.
4. La broche de la machine-outil adopte un roulement wafangdian, la broche à travers le trou φ52 MM, et l'engrenage de la machine-outils adopte le broyage de précision, ce qui améliore efficacement la dureté de l'engrenage et réduit le bruit de la machine.
5. La machine adopte une vis de marque domestique et la mère filaire adopte un alliage de bronze de haute qualité pour assurer la résistance et la précision de l'usure.
6. La machine adopte un outil à haute résistance à quatre stations et la taille de la poignée de l'outil est de 25x25 MM
Principaux paramètres techniques
| Paramètre technique | unité | CA6140 × 1000/1500/2000 | ||
| Diamètre de rotation maximale de la pièce sur le lit | MM | 400 | ||
| Diamètre de virage maximal de la pièce sur le support d'outil | MM | 210 | ||
| Largeur du lit | MM | 400 | ||
| Longueur maximale de la pièce | MM | 1000/1500/2000 | ||
| Section des arbres | MM | 25 × 25 | ||
| Trou de cône avant de la broche | Mohs | N ° 6 | ||
| Quantité d'alimentation | Genre de 64 | |||
| Plage de vitesse de la broche (série) | r / min | 10-1600 / 16-1600 （24Level） | ||
| Broche à travers le diamètre du trou | MM | 52，80 | ||
| Plage de threads métriques (numéro) | mm | 1-192 mm (sorte de 44) | ||
| Plage de filetage pouces (types) | Dents par heure | 2-24TPI （TYPE DE 21） | ||
| Fil modulaire | 0,25-48 （Le module est de 39 types） | |||
| Fil de pas | 1-96DP (Know of 37) | |||
| Voyage maximal de la broche de la boisé | mm | 150 mm | ||
| Conique du trou d'arbre principal du siège de la queue | Mohs | Mohs 5 | ||
| Diamètre de la broche | mm | 75 | ||
| Puissance du moteur principal | kw | 7.5 | ||
| Poids de la machine | kg | Poids brut | Poids net | |
| Longueur1000 mm | 2190 | 2070 | ||
| Longueur 1500 mm | 2350 | 2220 | ||
| Longueur 200 mm | 2720 | 2570 | ||
| Taille de l'emballage | mm | |||
| Longueur 1000 mm | 2700 × 1140 × 1750 | |||
| Longueur 1500 mm | 3200 × 1140 × 1750 | |||
| Longueur 2000 mm | 3700 × 1140 × 1750 | |||
Rester en contact
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. a commencé en 2006 et a été créé en 2018. Il est situé dans le nouveau district de Qianwan, Ningbo City, province du Zhejiang, aile sud de la zone économique de la rivière Yangtze de la rivière Yangtze. Il s'agit d'une entreprise spécialisée dans la recherche, le développement, la production et les ventes d'équipements de coupe de métaux CNC. En tant que Chine CA6140 Série ordinaire ordinaire supplier and custom CA6140 Série ordinaire ordinaire company, Avec une forte force technique et une expérience de l'industrie riche, Hongjia CNC s'engage à fournir aux clients des solutions CNC avancées pour répondre aux besoins des clients dans différentes industries.
Usine et équipement
Quelles sont les nouvelles
-
Dans le secteur manufacturier d'aujourd'hui, de plus en plus compétitif, les entreprises exigent de plus en plus de solutions d'usinage à haute efficacité, haute précision et hautement intégrées. Ningbo...
EN SAVOIR PLUS -
Une machine de forage et de taraudage est une machine-outil qui combine des fonctions de forage et de taraudage. Il est principalement utilisé pour percer les trous et créer des fils internes (tapotement) dans d...
EN SAVOIR PLUS -
1. Pourquoi l'industrie aérospatiale préfère-t-elle centres de virage horizontaux ? Avantage par gravité: Évitez la déformation des grandes pièces Problèmes de vira...
EN SAVOIR PLUS
Connaissances de l'industrie
CA6140 Série ordinaire ordinaire: un modèle efficace de fabrication de précision
Hongjia CNC: Fabrication professionnelle, innovation de premier plan
Ningbo Hongjia CNC Technology Co., Ltd, une entreprise de haute technologie intégrant la R&D, la production et les ventes, se concentre sur l'innovation et le développement de l'équipement de coupe des métaux CNC. En tant que fournisseur professionnel et usine personnalisée du tour ordinaire de la série CA6140, Hongjia CNC s'engage à fournir des solutions CNC avancées aux clients mondiaux avec sa forte force technique et sa riche expérience de l'industrie pour répondre aux divers besoins des clients dans différentes industries. L'entreprise se concentre non seulement sur l'innovation technologique et la mise à niveau des produits, mais souligne également la personnalisation et la personnalisation des services pour s'assurer que chaque client peut obtenir les machines-outils et l'équipement qui conviennent le mieux à leurs besoins de production.
Série CA6140: polyvalent et à haute efficacité
Le CA6140 Série ordinaire ordinaire est devenu un acteur polyvalent dans le domaine du traitement mécanique avec sa large gamme d'adaptabilité de traitement. Cette série de tours convient pour le tournant des surfaces cylindriques internes et externes, des surfaces coniques et d'autres surfaces rotatives, et peut facilement faire face à diverses tâches de tournant métrique, impériale, module et diamétral. De plus, il a également des fonctions supplémentaires telles que le forage et l'huile, ce qui le rend extrêmement flexible et efficace dans le traitement par lots des pièces d'arbre et de disques. Sa conception considère entièrement la commodité dans le fonctionnement réel. Le fonctionnement de la machine est centralisé, la diapositive est équipée d'un mécanisme en mouvement rapide et le fonctionnement visuel à poignée unique est adopté, ce qui améliore considérablement le confort et l'efficacité de travail de l'opérateur.
Optimisation structurelle et forte durabilité
Le tour ordinaire de la série CA6140 a fait de nombreuses optimisations structurelles, ce qui le rend plus élevé de rigidité structurelle et de rigidité de transmission que les tours traditionnels. La largeur du lit de la machine dépasse la conception conventionnelle, et la largeur du rail de guidage atteint 400 mm, ce qui assure la rigidité et la stabilité élevées de la machine-outil. La surface du rail de guidage est traitée avec une extinction de fréquence moyenne, ce qui améliore considérablement la résistance à l'usure et prolonge la durée de vie.
Fabrication de précision, assurance qualité
Hongjia CNC sait qu'un excellent tour n'est pas seulement un tas de matériel, mais aussi une cristallisation de l'artisanat et de la qualité. Par conséquent, chaque tour ordinaire de la série CA6140 doit subir un processus d'inspection strict avant de quitter l'usine, y compris, mais sans s'y limiter, les tests de précision, l'évaluation des performances et les tests de coupe solides. Ces tests garantissent que la machine-outil peut maintenir la fiabilité élevée de précision et de traitement dans les applications réelles, apportant aux clients des avantages de traitement continue et stable. L'insistance de Hongjia CNC sur la qualité se reflète non seulement dans le contrôle strict des matières premières et des processus de fabrication, mais également dans l'attention élevée au service après-vente, en veillant à ce que tout problème rencontré par les clients pendant l'utilisation puisse être résolu rapidement et efficacement.
Largement utilisé, valeur mise en évidence
Le tour ordinaire de la série CA6140 a montré une grande valeur dans l'aérospatiale, la fabrication d'automobiles, les instruments de précision, la fabrication de moisissures et d'autres champs avec son excellente polyvalence et efficacité. Qu'il s'agisse d'une production d'essais à petite échelle ou d'une production par lots à grande échelle, il peut fournir des solutions de traitement stables et précises pour aider les entreprises à améliorer l'efficacité de la production, à réduire les coûts et à améliorer la compétitivité du marché. Surtout dans le contexte de la tendance de plus en plus évidente de la fabrication intelligente, Hongjia CNC explore activement la combinaison du tour ordinaire de la série CA6140 avec des technologies avancées telles que l'Internet des choses et les grandes données pour promouvoir la transformation des machines-outils traditionnels vers l'intelligence et le réseaut
