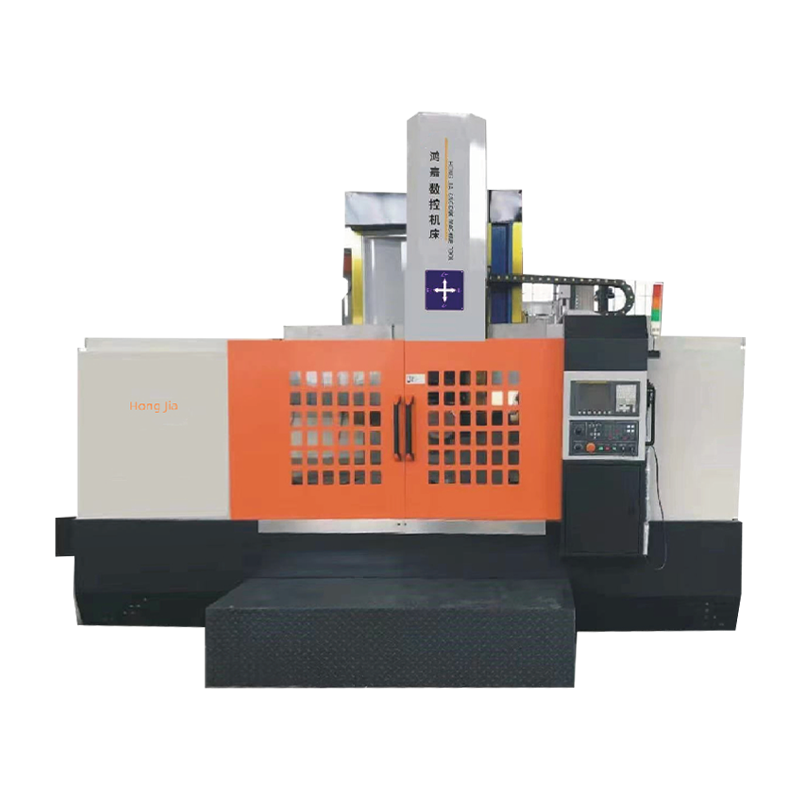

CK-5116B SIEMENS 808D CNC TEMPRE VERTICAL MOLUMNE
Tour de contrôle numérique
CK51 series CNC single-column vertical lathe is a high-tech mechatronic product that our company absorbs the contemporary advanced design and manufacturing technology, adopts CAD optimization design method, implements enterprise precision standard, configures domestic and foreign advanced functional components, and realizes strong cutting force in structural performance, super-heavy load on the table, high dynamic and static rigidity of the machine tool, safety and reliability of all movements, long durée de vie et efficacité de traitement élevée. La machine est un produit intégré électromécanique de haute technologie. Équipé avec un système CNC Siemens 808D avancé, il peut obtenir un contrôle précis. La machine-outil comprend une table de découpe électrique à quatre stations 320, une transmission à quatre vitesses à quatre vitesses et un moteur principal Servo de 30 kW, garantissant une puissance stable et des capacités de traitement efficaces dans différentes conditions de processus. Sa structure de protection semi-fermée, sa protection contre le faisceau, son élimination automatique des puces et son système de refroidissement par eau améliorent efficacement la sécurité, la propreté de l'environnement de traitement et la durabilité de l'équipement.
Informations de production
Configurat ion de la machine
1. SIREMENSIR 808D CNC Système;
2.320 Tableau de coupe électrique à quatre stations;
3. Transmission variable à quatre vitesses en continu, moteur principal de 30 kw de servomoteur;
4. Protection semi-clôturée, protection contre les expressions croisées, élimination des copeaux, refroidissement par eau;
5. Équipé d'un mandrin hydraulique égocentrique avec un diamètre de 1400 MM;
6. La machine-outil n'a pas de fonction de threading et ne vient pas avec un encodeur de broche;
7. La base de l'Etat est soutenue par des rails de guidage roulants.
Utilisation de la machine-outil
Cette machine-outil convient aux outils de coupe en acier à grande vitesse, aux outils de coupe en alliage dur et à divers outils de coupe haute performance pour traiter le métal noir, le métal non ferreux et certaines pièces de matériaux non métalliques. Il peut terminer le tournant rugueux et précis des surfaces cylindriques intérieures et externes, des surfaces coniques intérieures et externes, des surfaces plates, des surfaces rotatives et des rainures sur la machine-outil.
Paramètre technique
| Article | Unité | CK5116B |
| Outil de coupe publie le plus grand diamètre | MM | 1600 |
| Diamètre du mandrin hydraulique | MM | 1400 |
| Hauteur maximale de la pièce | MM | 1200 |
| Poids maximal de la pièce | t | 5 |
| Plage de vitesse de travail | r / min | 1-160 |
| Niveau de vitesse du banc | Steples à quatre vitesses | |
| Couple maximal de l'ouchette | Kn / m | 30 |
| Nombre d'étapes d'alimentation pour le support d'outil | Wlevel | Sans étape |
| Force de coupe maximale du support d'outil vertical | KN | 25 |
| Coup horizontal | MM | 950 |
| Coup vertical | MM | 800 |
| Voyage de la poutre transversale | MM | 850 |
| Éventail de fréquence alimentaire pour le support d'outil | mm / min | 0.1-500 |
| Vitesse de déplacement rapide du support d'outil | mm / min | 2000 |
| Vitesse de levage de faisceau | mm / min | 440 |
| Dimensions transversales de la barre de couteau (longueur x largeur) | mm | 30x40 |
| Puissance du moteur principal | kW | 30 |
| Configuration du système | Siemens 808d | |
| Axe de coordonnées CNC | Lien de liaison X-Axe | |
| Poids de la machine (environ) | t | 14.5 |
Rester en contact
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. a commencé en 2006 et a été créé en 2018. Il est situé dans le nouveau district de Qianwan, Ningbo City, province du Zhejiang, aile sud de la zone économique de la rivière Yangtze de la rivière Yangtze. Il s'agit d'une entreprise spécialisée dans la recherche, le développement, la production et les ventes d'équipements de coupe de métaux CNC. En tant que Chine CK-5116B SIEMENS 808D CNC TEMPRE VERTICAL MOLUMNE supplier and custom CK-5116B SIEMENS 808D CNC TEMPRE VERTICAL MOLUMNE company, Avec une forte force technique et une expérience de l'industrie riche, Hongjia CNC s'engage à fournir aux clients des solutions CNC avancées pour répondre aux besoins des clients dans différentes industries.
Usine et équipement
Quelles sont les nouvelles
-
Dans le secteur manufacturier d'aujourd'hui, de plus en plus compétitif, les entreprises exigent de plus en plus de solutions d'usinage à haute efficacité, haute précision et hautement intégrées. Ningbo...
EN SAVOIR PLUS -
Une machine de forage et de taraudage est une machine-outil qui combine des fonctions de forage et de taraudage. Il est principalement utilisé pour percer les trous et créer des fils internes (tapotement) dans d...
EN SAVOIR PLUS -
1. Pourquoi l'industrie aérospatiale préfère-t-elle centres de virage horizontaux ? Avantage par gravité: Évitez la déformation des grandes pièces Problèmes de vira...
EN SAVOIR PLUS
Connaissances de l'industrie
Ningbo Hongjia CNC Technology Co., Ltd s'est engagé à devenir un leader de la technologie dans l'industrie depuis son établissement. La société a une équipe de recherche et développement composée d'ingénieurs seniors et d'experts techniques. Avec une forte force technique et une expérience de l'industrie riche, ils continuent d'explorer les limites de la technologie CNC et de fournir des solutions CNC avancées personnalisées pour les clients dans différentes industries. CK-5116B SIEMENS 808D CNC TEMPRE VERTICAL MOLUMNE est le mode de réalisation concentré de la force technique de Hongjia CNC. Il représente non seulement les dernières réalisations de l'entreprise dans le domaine de la fabrication d'équipements haut de gamme, mais aussi une interprétation vivante du concept de l'entreprise de «développement centré sur le client et axé sur l'innovation».
CK-5116B SIEMENS 808D CNC CNC Single Column Vathe, en tant que produit mécatronique de haute technologie soigneusement conçu par Hongjia CNC, intègre le point culminant des technologies de conception et de fabrication avancées contemporaines. Ce produit utilise des méthodes de conception d'optimisation CAO pour assurer la rationalité et l'optimisation de la structure de la machine-outil. Dans le même temps, il suit strictement les normes de fabrication de précision de l'entreprise et est équipé de composants fonctionnels avancés au pays et à l'étranger, afin qu'il puisse atteindre une forte force de coupe, une grande capacité de chargement de l'établissement et une rigidité dynamique et statique élevée de la machine-outil en termes de performances structurelles.
Le cœur de CK-5116B réside dans son système CNC Siemens 808D avancé. Avec ses puissantes capacités de traitement des données et ses capacités de contrôle de haute précision, le système garantit que chaque action de la machine-outil au cours du processus de traitement peut atteindre une précision extrêmement élevée. Qu'il s'agisse d'un traitement des contour simples ou d'un traitement de surface complexe, Siemens 808D peut le gérer facilement, offrant aux utilisateurs une expérience de traitement sans précédent. De plus, le système dispose également d'une interface utilisateur amicale et d'un processus de fonctionnement intuitif, même les premiers opérateurs peuvent rapidement démarrer, améliorant considérablement l'efficacité de la production et la commodité de fonctionnement.
Afin d'améliorer encore l'efficacité du traitement et la flexibilité, le tour vertical CK-5116B Siemens 808D CNC est équipé d'un porte-outil de tourelle électrique à quatre stations 320 mm. Cette conception réduit non seulement le temps de changement d'outil, mais élargit également considérablement la plage de traitement. Dans le même temps, le système de transmission variable à quatre vitesses à quatre vitesses de la machine et le moteur principal de 30 kW de servo-puissance haute puissance garantissent que la puissance de sortie stable et puissante peut être fournie dans différentes conditions de processus pour répondre aux besoins de divers matériaux et de traitement complexe. Qu'il s'agisse de la profondeur, de la vitesse ou de la finition de surface de la coupe des métaux, CK-5116B peut atteindre le niveau de pointe.
La sécurité est toujours la principale considération pour Hongjia CNC pour concevoir des machines-outils. La structure protectrice semi-clôturée et la conception de protection contre les faisceaux adoptées par le tour vertical CK-5116B Siemens 808D CNC isolent efficacement les éclaboussures pendant le processus de traitement et assurent la sécurité de l'opérateur. Dans le même temps, l'ajout du système d'élimination automatique des puces et du système de refroidissement par eau améliore non seulement la propreté de l'environnement de traitement, mais prolonge également efficacement la durée de vie de la machine-outil et réduit les coûts de maintenance. Ces conceptions humanisées reflètent la profonde compréhension et la pratique de Hongjia CNC du concept de développement durable.
