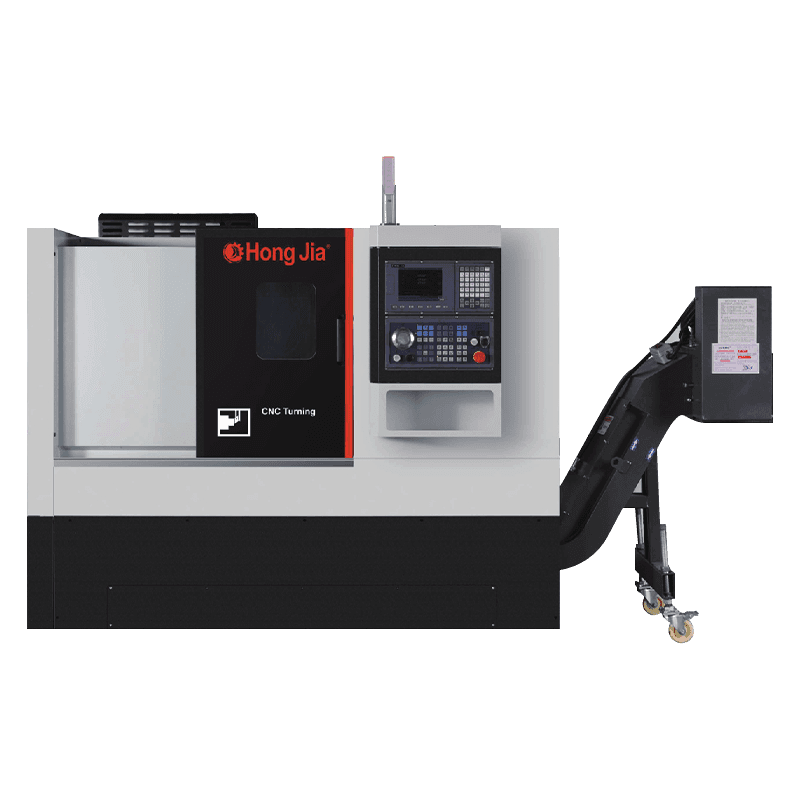

Maison / Produits / Série de virages et de fraisage horizontaux CNC / NC-106D Centre de virage horizontal à haute efficacité à haute efficacité NC-106D Centre de virage horizontal à haute efficacité à haute efficacité
Le centre de rotation horizontal à haute efficacité à haute efficacité est un outil de machine à haute performance conçu pour le traitement lourd et la fabrication de haute précision. Il a une structure de base à haute rigidité et peut obtenir une coupe stable à charge lourde. L'équipement adopte un système d'entraînement avancé et une broche de précision à grande vitesse intégrée, équipée d'une tourelle de puissance multi-station, et prend en charge une variété de processus de traitement tels que le tournage, le forage et le pergoriste. Son système efficace de refroidissement et d'élimination des puces assure la propreté et la stabilité pour un fonctionnement à long terme, adapté aux besoins de production à haute intensité, tout en offrant une excellente précision de traitement et une efficacité de production, ce qui en fait le seul choix dans le domaine de l'industrie lourde.
Informations de production
Capacité de traitement
1. Le tour, le forage et l'ennui peuvent être effectués
2. Structure de base de rigidité élevée. pour réaliser
3. Excellente capacité de coupe et précision de traitement stable pour obtenir une production élevée
4. Le réservoir de liquide de refroidissement en disqueur est utilisé pour un nettoyage et une coupe faciles
5. Capacité du réservoir standard: 100L
Configuration de base de la machine-outil
1. Sytec de nouvelle génération / 22TA
2. moteur d'entraînement de nouvelle génération et entraînement de broche
3. Spoide motorisée à haute précision intégrée est standard
4. Taiwan ou Japon Wire Rail and Vis
5. Réservoir d'eau séparé
6. Machine de retrait aux puces
7. Pression d'huile trois griffes
8. Power Tower 12 stations
Paramètre technique
| Article | NC-106D |
| Max. diamètre d'usinage | Φ280 mm |
| Max. durée de travail | 300 mm |
| Max. diamètre de tournage | 500 mm |
| Dimensions de la fronde | 6/8 pouces |
| Max. vitesse de broche | 5000 minutes -1 |
| Forme d'extrémité de la broche | A2-5 |
| À travers l'ouverture de la broche | Φ56 mm |
| Le diamètre intérieur du tube d'expansion de la broche | Φ45 mm |
| Le diamètre intérieur du roulement d'arbre principal | Φ90 mm |
| Fuseau | 11 kW |
| Couple de broche nominal | 35n.m |
| Max. couple de broche | 70n.m |
| Nombre de surfaces de tourelle | 12 |
| Poignée de l'outil de diamètre extérieur | 20x20 |
| Alésage du siège bits | Φ25 |
| Modèle de tête de puissance de la tourelle | BMT40 / ER20 |
| Vitesse maximale de la tête de puissance de la tourelle | 4000 mm-1 |
| Cutter Tower Power Head Motor Power | 2,4 kW |
| Couple de tête de puissance de la tourelle | 7.7n.m |
| Axe d'alimentation Z / X Voyage de direction | Z: 370 mm x: 185 mm |
| Alimentation arbre z / x puissance du moteur | 1,7 kW |
| Vitesse de décalage rapide z / x | Z: 20m / min x: 20m / min |
| Vitesse de décalage rapide a | A: 20m / min |
| Capacité d'alimentation | 20kva |
| Dimensions globales de la machine (LXWXH) | 2040 × 1560 × 1715 mm (sans convoyeur de puce) Machine de retrait des puces non incluse |
| Poids de la machine | 3500kg |
Rester en contact
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. a commencé en 2006 et a été créé en 2018. Il est situé dans le nouveau district de Qianwan, Ningbo City, province du Zhejiang, aile sud de la zone économique de la rivière Yangtze de la rivière Yangtze. Il s'agit d'une entreprise spécialisée dans la recherche, le développement, la production et les ventes d'équipements de coupe de métaux CNC. En tant que Chine NC-106D Centre de virage horizontal à haute efficacité à haute efficacité supplier and custom NC-106D Centre de virage horizontal à haute efficacité à haute efficacité company, Avec une forte force technique et une expérience de l'industrie riche, Hongjia CNC s'engage à fournir aux clients des solutions CNC avancées pour répondre aux besoins des clients dans différentes industries.
Usine et équipement
Quelles sont les nouvelles
-
Dans le secteur manufacturier d'aujourd'hui, de plus en plus compétitif, les entreprises exigent de plus en plus de solutions d'usinage à haute efficacité, haute précision et hautement intégrées. Ningbo...
EN SAVOIR PLUS -
Une machine de forage et de taraudage est une machine-outil qui combine des fonctions de forage et de taraudage. Il est principalement utilisé pour percer les trous et créer des fils internes (tapotement) dans d...
EN SAVOIR PLUS -
1. Pourquoi l'industrie aérospatiale préfère-t-elle centres de virage horizontaux ? Avantage par gravité: Évitez la déformation des grandes pièces Problèmes de vira...
EN SAVOIR PLUS
Connaissances de l'industrie
Pourquoi le centre de tournant horizontal à haute efficacité à haute efficacité est-il un choix idéal pour les applications industrielles lourdes?
Ningbo Hongjia CNC Technology Co., Ltd: Fabricant professionnel de l'équipement CNC
Ningbo Hongjia CNC Technology Co., Ltd se concentre sur la recherche et le développement, la production et les ventes d'équipements de coupe de métaux CNC et s'engage à fournir des solutions CNC avancées pour les clients dans diverses industries. En tant que fournisseur et fabricant personnalisé de centre de virage horizontal à haute efficacité NC-106D à haute efficacité, Hongjia CNC s'appuie sur sa forte force technique et sa riche expérience de l'industrie pour créer un équipement de machines-outils haute performance haute performance pour répondre aux divers besoins de traitement des clients.
Le Centre de tournant horizontal à haute efficacité à haute efficacité est une machine à haute performance conçue pour le traitement lourd et la fabrication de haute précision. Avec sa structure de base à haute rigidité, l'équipement peut atteindre une coupe stable à usage lourd tout en ayant une excellente précision de traitement et une efficacité de production, occupant une position irremplaçable dans le domaine de l'industrie lourde.
Excellentes capacités de traitement pour répondre à divers exigences de processus
Le centre de rotation horizontal à haute efficacité à haute efficacité prend en charge une variété de technologies de traitement telles que le tournage, le forage et l'ennui, et peut répondre aux besoins de traitement efficaces des pièces complexes. Sa structure à haute rigidité garantit la stabilité lors de la coupe lourde, réduit efficacement les vibrations et améliore la précision du traitement, ce qui en fait un équipement idéal pour les environnements de production à haute intensité.
Structure à haute rigidité pour une coupe lourde stable
L'équipement adopte une conception de structure de base à haute rigidité, qui peut résister à des forces de coupe à haute charge et assurer la stabilité et la précision du processus de traitement. Combiné avec des rails linéaires de haute qualité et des vis de plomb de Taiwan ou du Japon, la machine-outil améliore encore la stabilité et la durée de vie du traitement, ce qui lui permet de fonctionner de manière stable pendant longtemps.
Système d'entraînement haute performance et broche à grande vitesse pour améliorer l'efficacité de la production
Cette machine-outil adopte une nouvelle génération de système de contrôle SYTEC / 22TA et est équipée de moteurs de conduite avancés et de systèmes d'entraînement de broche pour obtenir un contrôle de traitement plus précis. La broche électrique de précision à grande vitesse intégrée améliore non seulement la vitesse de traitement, mais garantit également la précision de traitement, répondant aux doubles besoins de grande efficacité et de haute précision dans l'industrie manufacturière haut de gamme.
La tourelle de puissance multi-station améliore la flexibilité du traitement
L'équipement est équipé d'une tourelle de puissance à 12 stations, qui prend en charge une variété de configurations d'outils, ce qui lui permet de terminer efficacement le traitement de différents processus, de réduire le temps de changement d'outil et d'améliorer l'efficacité globale de la production. La stabilité élevée de la tourelle de puissance assure également la fiabilité pendant le traitement continu à long terme.
Système efficace de refroidissement et d'élimination des puces pour assurer un fonctionnement stable à long terme
La machine-outil est équipée d'un réservoir d'eau indépendant et d'un convoyeur de puce avancé, qui peut rapidement éliminer les copeaux, réduire l'accumulation de chaleur pendant le processus de coupe et améliorer la stabilité du traitement. Le réservoir de liquide de refroidissement de type tiroir est conçu pour un nettoyage et un entretien faciles, et la capacité de liquide de refroidissement standard atteint 100L, ce qui convient aux besoins de traitement à long terme de haute intensité.
Répond aux besoins de production à haute intensité de l'industrie lourde
En tant qu'équipement de transformation efficace spécialement conçu pour l'industrie lourde, le centre de rotation horizontal à haute efficacité est largement utilisé dans la fabrication automobile, l'aérospatiale, la construction navale, l'équipement énergétique et d'autres industries avec ses excellentes capacités de coupe, une précision de traitement stable et une capacité de production efficace, et peuvent faire face à divers défis de production à haute intensité.
