Maison / Produits / Série de virages et de fraisage horizontaux CNC / CK6150 CNC HORIZONTAL CNC HORIZONTAL LATH CK6150 CNC HORIZONTAL CNC HORIZONTAL LATH
Tour de contrôle numérique

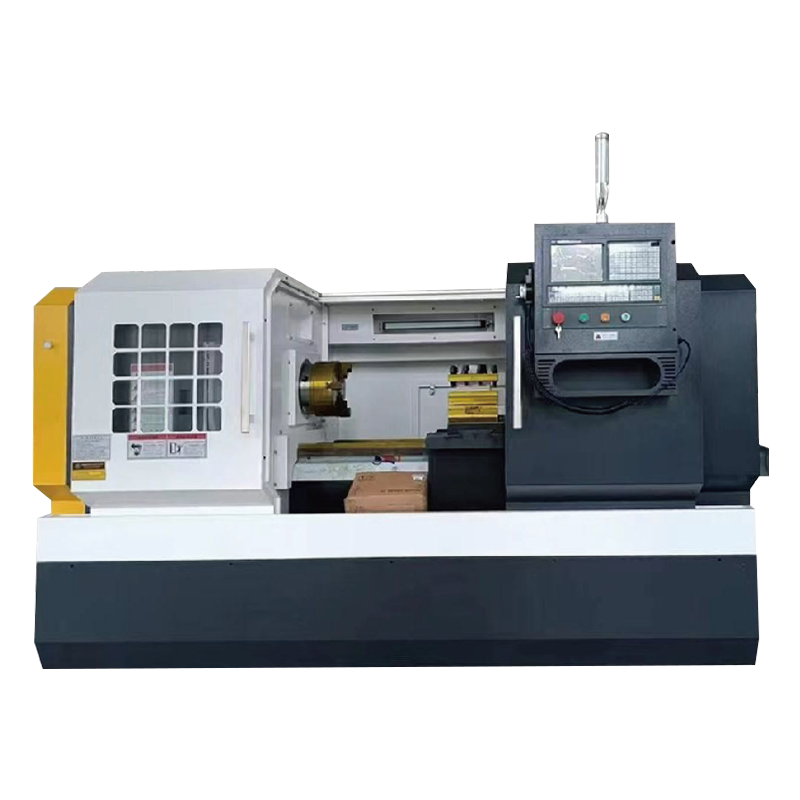

Le tour horizontal CK6150 série CNC a les caractéristiques de haute précision, haute puissance, rigidité élevée, etc. Ses principales pièces et structure sont conçues de manière optimale, qui est le premier choix d'équipement pour les arbres d'usinage, les disques, les bagues, les surfaces de forme spéciale et les pièces de travail de type vis.
GSK980TB3 / Huazhong 808 CNC Système et Système AC entièrement numérique, les axes X, Z sont un contrôle en boucle semi-fermée, des vis de bille utilisant des vis de bille de précision C3, les composants électriques sont importés ou domestiques bien connus, en ligne avec CE ou certification 3C domestique. La machine est équipée d'un porte-outil CNC vertical à quatre stations d'une marque célèbre en Chine, qui a les caractéristiques d'une précision de positionnement élevée, d'une haute résistance et de bonnes performances anti-vibration.
Les machines-outils sont inspectés en stricte selon les procédures d'inspection avant de quitter l'usine. Chaque machine-outil adopte un interféromètre laser pour vérifier la précision de positionnement des axes x et z et la répétabilité de la précision de positionnement pour assurer leur stabilité et leur fiabilité.
Informations de production
Avantages des machines-outils
1. Machine-Tool Headtock et lit. Taignier. L'ensemble de la machine adopte un interféromètre laser pour l'inspection, qui peut garantir efficacement la précision de positionnement de l'axe Z et de l'axe X, de la précision de positionnement, du contrecoup et de la stabilité de la machine.
2. La machine-outil est en fonte haute résistance avec des matériaux spéciaux de cuivre et de chrome, et le guide de lit est éteint à une profondeur de 3 MM, ce qui améliore efficacement la résistance à l'usure et la stabilité de la machine-outil.
3. La machine-outil adopte une lubrification centralisée et la poupée est diffusée avec une lubrification forcée, ce qui assure la propreté et les caractéristiques de dissipation de la chaleur de la tête en réponse au temps chaud au sud et prolonge efficacement la durée de vie des roulements et des engrenages.
4. La broche de la machine-outil adopte les roulements Harbin, la broche à travers le trous 82 MM et les engrenages des machines à l'aide de broyage de précision, améliorant efficacement la dureté des engrenages et réduisant le bruit de la machine-outil.
5. La machine adopte des vis à billes Hanjiang, des vis à billes de l'axe z et des vis à billes de l'axe x avec une structure de traction, ce qui améliore la précision de l'usinage de la pièce du cercle extérieur et de la taille du trou intérieur.
6. La machine adopte un porte-outil électrique à quatre stations. Taille de la tige de l'outil: 25x25 MM.
7. Appareils électriques de la marque Delixi

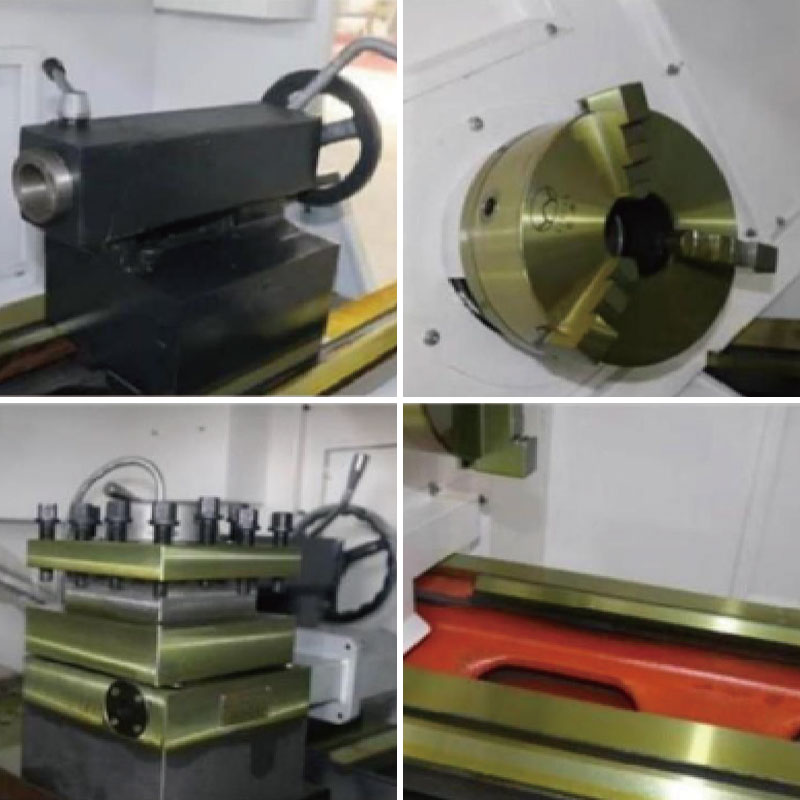

Reste de l'outil de contrôle numérique
Porte-outil CNC à quatre magasins avec précision de positionnement élevée, stabilité et fiabilité, un large éventail d'applications, une structure simple, une maintenance facile, etc.
La conception de la taillon de la machine donne pleinement une considération à la rigidité, à la capacité portante et à l'agrément d'utilisation. La méthode de jacking est manuelle.
La machine est équipée d'un manuel de 250 MM à trois mâchoires.
Le support d'outil CNC vertical à 4 positions vertical (Sanhe) est caractérisé par une précision de positionnement élevée, une stabilité et une fiabilité, un large éventail d'applications, une structure simple et une maintenance facile.
Adoptant une structure de lit plat, un moulage de sable en résine, une coulée en fonte de haute qualité, le rail de guidage adopte l'extinction de fréquence moyenne et le processus de moulage en plastique, qui a une bonne résistance à l'abrasion et une bonne rétention.
Paramètre technique
| Article | Unité | CK6150 |
| Diamètre de virage maximal sur le lit | MM | Φ500 |
| Diamètre de virage maximum sur le support d'outil | MM | Φ290 |
| Longueur maximale de la pièce entre deux centres | MM | 1000 |
| Broche à travers le diamètre du trou | MM | 82 |
| Plage de vitesse de la broche | r / min | 150-1600 Varubte Speed avec broche indépendante ou trois engrenages |
| Type de fin de broche | ISO (GB) A2-8 | |
| Trou de cône avant grêle | Cinq mohs | |
| Puissance du moteur de la broche | 7.5 | |
| Forme de moteur de broche | Conversion de fréquence | |
| Reste de l'outil de contrôle numérique | 4 stations verticales | |
| Taille de tige | MM | 25x25 |
| Holder de l'outil Précision de positionnement répété | ± 0,01 " | |
| Voyage de l'axe X | MM | 310 MM |
| Voyage de l'axe Z | mm | 1000 mm |
| Vitesse de déplacement rapide | mm / min | X: 6000 Z: 8000 |
| Plage de vitesse d'alimentation | mm / min | X: 1 ~ 2000 Z: 1 ~ 2000 |
| Unité de réglage minimum | mm | 0.001 |
| Diamètre de la manche de la queue | mm | Φ65 |
| Trait de manche | mm | 150 |
| Consert du manchon de siège de queue | Cinq mohs | |
| Puissance du moteur de refroidissement | W | 90 |
| Tête de pompe de refroidissement | m | 5 |
| Flux de pompe de refroidissement | L / min | 25 |
| Source d'énergie | 380 V ± 10%, 50 Hz ± 1% AC triphasé | |
| Température ambiante | ℃ | 0-40 |
| Humidité relative | % | ≤92 |
| Dimensions globales de la machine (LXWXH) | mm | 2450x1510x1840 |
| Poids de machine nette | Kg | 2150 |
Rester en contact
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. a commencé en 2006 et a été créé en 2018. Il est situé dans le nouveau district de Qianwan, Ningbo City, province du Zhejiang, aile sud de la zone économique de la rivière Yangtze de la rivière Yangtze. Il s'agit d'une entreprise spécialisée dans la recherche, le développement, la production et les ventes d'équipements de coupe de métaux CNC. En tant que Chine CK6150 CNC HORIZONTAL CNC HORIZONTAL LATH supplier and custom CK6150 CNC HORIZONTAL CNC HORIZONTAL LATH company, Avec une forte force technique et une expérience de l'industrie riche, Hongjia CNC s'engage à fournir aux clients des solutions CNC avancées pour répondre aux besoins des clients dans différentes industries.
Usine et équipement
Quelles sont les nouvelles
-
Dans le secteur manufacturier d'aujourd'hui, de plus en plus compétitif, les entreprises exigent de plus en plus de solutions d'usinage à haute efficacité, haute précision et hautement intégrées. Ningbo...
EN SAVOIR PLUS -
Une machine de forage et de taraudage est une machine-outil qui combine des fonctions de forage et de taraudage. Il est principalement utilisé pour percer les trous et créer des fils internes (tapotement) dans d...
EN SAVOIR PLUS -
1. Pourquoi l'industrie aérospatiale préfère-t-elle centres de virage horizontaux ? Avantage par gravité: Évitez la déformation des grandes pièces Problèmes de vira...
EN SAVOIR PLUS
Connaissances de l'industrie
CK6150 CNC HORIZONTAL CNC HORIZONTAL LATH , en tant que produit vedette de Hongjia CNC, combine une haute précision, une puissance élevée et une rigidité élevée, et est l'équipement préféré dans le domaine du traitement mécanique. Son concept de conception est avancé, et les principaux composants et structures sont optimisés pour assurer les performances stables et les excellentes performances de la machine-outil dans des tâches de traitement complexes. Il adopte le système CNC GSK980TB3 / Huazhong 808 et le système AC entièrement numérique, et l'axe X et l'axe Z adoptent un contrôle de boucle semi-fermé pour assurer la précision du processus de traitement.
La compétitivité principale de la machine-outil réside dans son excellente précision et stabilité. La boîte de broche, le lit et la tige du tour du CK6150 sont inspectés par l'interféromètre laser. Ce processus d'inspection rigoureux garantit efficacement la précision de positionnement, la précision de positionnement de répétition, la clairance inverse et la stabilité globale de l'axe z et de l'axe x. Le lit est en fonte à haute résistance et des matériaux spéciaux tels que le cuivre et le chrome sont ajoutés. Les rails de lit sont éteintes avec une profondeur de 3 mm, ce qui améliore considérablement la résistance à l'usure et la stabilité à long terme de la machine.
Afin de répondre aux exigences efficaces de dissipation thermique des machines-outils par temps chaud au sud, le tour CK6150 adopte un système de lubrification centralisé. La boîte de broche est obligée de lubrifier et de circuler, ce qui garantit la propreté et les bonnes performances de dissipation de chaleur de la boîte de broche, et prolonge efficacement la durée de vie des roulements et des engrenages. La broche utilise des roulements Harbin avec un diamètre de trou de 82 mm. Les engrenages des machines à outils sont précisément broyés, ce qui améliore non seulement la dureté des engrenages, mais réduit également considérablement le bruit de fonctionnement de la machine-outil, créant un environnement de travail plus silencieux pour les utilisateurs.
En termes de système de transmission, le tour CK6150 utilise la vis de bille de précision de la marque Hanjiang. Les vis à billes de l'axe Z et de l'axe X ont une structure de traction. De plus, la machine-outil est équipée de composants électriques de marque Delixi et d'un porte-outil électrique à quatre stations sans levage d'outils. La taille de la poignée de l'outil est de 25x25 mm, ce qui améliore encore l'efficacité du changement d'outil et la flexibilité du traitement. Le support d'outil CNC à quatre stations est devenu le choix préféré de nombreux utilisateurs pour son positionnement de haute précision, sa bonne stabilité et son large applicabilité, ainsi que sa structure simple et sa maintenance facile.
La conception de la poubelle reflète également la poursuite ultime des détails de Hongjia CNC. Le titrage du tour CK6150 considère pleinement la rigidité, la capacité de charge et la facilité de fonctionnement, et adopte le levage manuel pour assurer un support stable sous différentes exigences de traitement. La machine-outil est équipée d'un manuel à trois mâchoires manuel standard de 250 mm, qui offre une commodité pour serrer les pièces de différentes formes et tailles. Dans le même temps, la machine-outil utilise le porte-outil Vertical CNC de marque Wenchang Brand, qui est également connu pour sa haute précision, sa stabilité élevée et sa large applicabilité. Sa structure compacte et sa maintenance facile améliorent encore les performances globales de la machine-outil.
Le tour horizontal CK6150 CNC à haute puissance est également assez ingénieux dans la conception structurelle. Il adopte une structure de lit plat, combinée avec une moulage de sable en résine et un matériau en fonte de haute qualité, et le rail de guidage adopte la technologie de l'extinction et la moulure en plastique moyen, qui est non seulement extrêmement résistant à l'usure, mais peut également maintenir la précision du traitement pendant une longue période.
