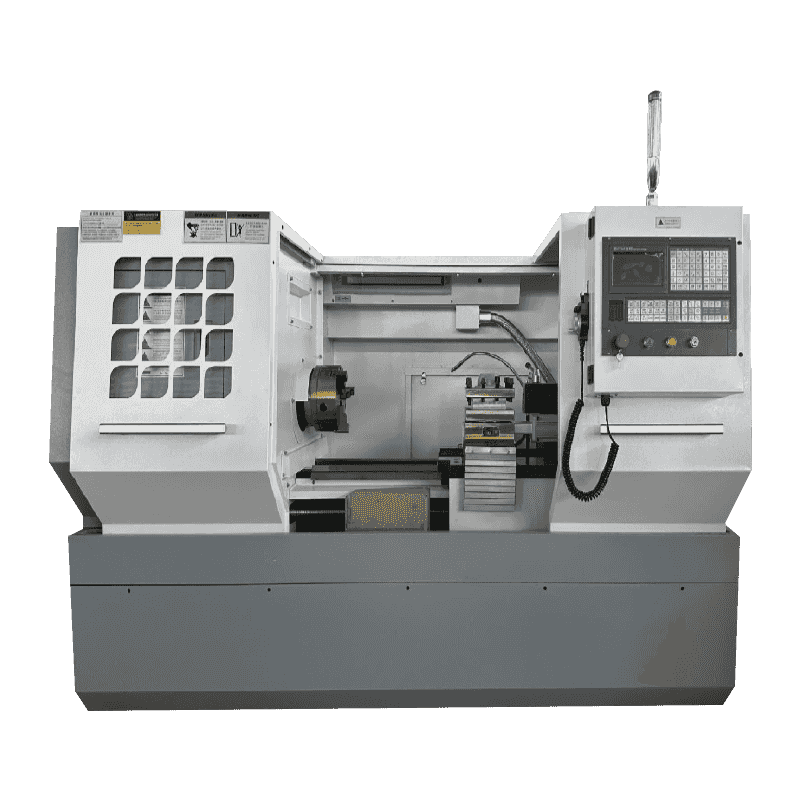

CK6140 CNC HORIZONTAL CHE
Tour de contrôle numérique
Le tour horizontal de la série CK6140 CNC présente une haute précision, une puissance élevée et une rigidité élevée. Ses principaux composants et sa structure sont conçus de manière optimale, et c'est le premier équipement de choix pour l'usinage des arbres, des disques, des bagues, des surfaces de forme spéciale et des pièces de type vis.
Pièces.
KND ou un grand nombre de systèmes de contrôle numérique et de systèmes AC entièrement numériques, de l'axe X et de l'axe Z sont un contrôle en boucle semi-fermée, un sous-sous-bille utilise des vis de bille de précision de niveau C3 et des composants électriques sont importés ou des marques bien connues domestiques, en ligne avec la certification CE ou 3C domestique.
Les machines-outils sont inspectés en stricte selon les procédures d'inspection avant de quitter l'usine. Chaque machine-outil adopte un interféromètre laser pour vérifier la précision de positionnement des axes x et z et la répétabilité de la précision de positionnement, ce qui assure la précision stable et fiable des machines-outils.
Avant de quitter l'usine, les machines-outils sont inspectés strictement selon les procédures d'inspection. Chaque machine-outil adopte un interféromètre laser pour tester la précision de positionnement et la répétabilité des axes x et z pour assurer leur stabilité et leur fiabilité.
Informations sur la production
Introduction des pièces principales
1 、 lit.
L'adoption de la structure de lit plat, du moulage de sable en résine, de la coulée en fonte de haute qualité, du rail de guidage adopte l'extinction et le processus de moulage et le collage de broyage et de collage, qui présente une bonne résistance à l'abrasion et un maintien de précision.
2 、 Boîte de broche.
La structure de la broche adopte la structure typique du support à deux points aux extrémités avant et arrière, et la broche a une rigidité élevée; Le roulement adopte le roulement spécial pour une broche de haute précision de l'usine de roulement de Harbin, ce qui fait que la broche a une précision rotative élevée. La plage de vitesse de conduite principale est de 100 ~ 2000r / min; Les principaux engrenages d'entraînement sont durcis et broyés, le lecteur et les roulements roulants sont lubrifiés par de l'huile forte, avec de bonnes performances de montée à grande vitesse et à basse température; La conception du boîtier de la boîte de broche prend en considération pleinement les mesures de dissipation de chaleur et le mécanisme d'amortissement des vibrations, ce qui fait que la boîte de broche a les caractéristiques de faible bruit et une précision de transmission élevée, et le bruit de la machine-outil ne dépasse pas la valeur stipulée par la norme nationale. Le bruit de la machine ne dépasse pas la valeur stipulée par la norme nationale. La machine dispose d'un dispositif de protection de surcharge électrique, d'un dispositif de protection contre les surcharges mécaniques et d'un dispositif d'arrêt d'urgence pour contrôler la rotation de la broche. Le type de machine de changement de vitesse automatique est équipé d'une boîte de contrôle de changement de vitesse automatique externe.
3. Mouvement d'alimentation
Les mouvements d'alimentation transversale (axe x) et longitudinal (axe z) sont entraînés par des servomoteurs pour réaliser les mouvements rapides de traversée et d'alimentation avec des vis de billes de précision.
La voie de guidage de diapositive est apposée avec une ceinture souple en plastique anti-répris, qui peut bien garantir la précision de positionnement et la répétabilité de la machine-outil.
4. Tai-Tow.
La conception de la tige de la machine donne pleinement une considération à la rigidité, à la capacité de chargement et à la convivialité. La méthode de resserrement est manuelle.
6. Chuck
La machine est équipée d'un mandrin à trois mâchoires de 8 pouces (hydraulique en option).
7. Lubrification centralisée
Adopter le système de lubrification centralisé de la technologie japonaise pour réaliser la lubrification de chaque rail de guidage, vis à billes et roulement. La pompe de lubrification a les fonctions d'affichage de l'état de travail et de surveillance hydraulique. Et peut être ajusté à tout moment du cycle d'injection d'huile.
3 、 Porte-outil de contrôle numérique
Le porte-outil Vertical à quatre stations CNC a les caractéristiques de la précision, de la stabilité et de la fiabilité élevées, un large éventail d'applications, une structure simple, une maintenance facile, etc.
4 、 Environnement de travail de la machine-outil
Température ambiante: 5 ℃ ~ 40 ° ℃ Range et la température moyenne de 24h ne dépasse pas 35 ℃.
Humidité relative: 30% ~ 95% et le principe du changement d'humidité est qu'il ne devrait pas provoquer de condensation.
Altitude: en dessous de 1000 m.
Atmosphère: pas de poussière excessive, gaz acide, gaz corrosif et sel.
Évitez la lumière directe du soleil sur la machine ou le rayonnement thermique sur la machine qui peut entraîner des modifications de la température ambiante.
Position d'installation loin des sources de vibrations.
Position d'installation loin des matériaux inflaMMables et explosifs.
Paramètre technique
| Article | Unité | CK6140 |
| Max. Tourner le diamètre du lit | MM | 400 |
| Diamètre de virage maximum sur le support d'outil | MM | 210 |
| Longueur de la pièce maxi maman entre deux centres | MM | 750 |
| Broche à travers le diamètre du trou | MM | Φ52 |
| Plage de vitesse de la broche | r / min | 100-2000 Changement d'équipement / changement sans fin |
| Type de fin de broche | A2-6 | |
| Trou de cône avant de la broche | Six Mohs | |
| Puissance du moteur de la broche | kw | 5.5 |
| Forme de moteur d'alimentation | Conversion de fréquence | |
| Reste de l'outil de contrôle numérique | Porte-outil vertical à quatre stations | |
| Taille de tige | MM | 20x20 |
| Holder de l'outil Précision de positionnement répété | ± 3,2 " | |
| Plage de vitesse d'alimentation | MM / Mir | X: 1 ~ 6000 Z: 1-10000 |
| Unité de réglage minimum | MM | 0.001 |
| Dimensions globales de la machine (LXWXH) | mm | 2150x1450x1650 mm |
| Poids brut de la machine | kg | 1900 |
