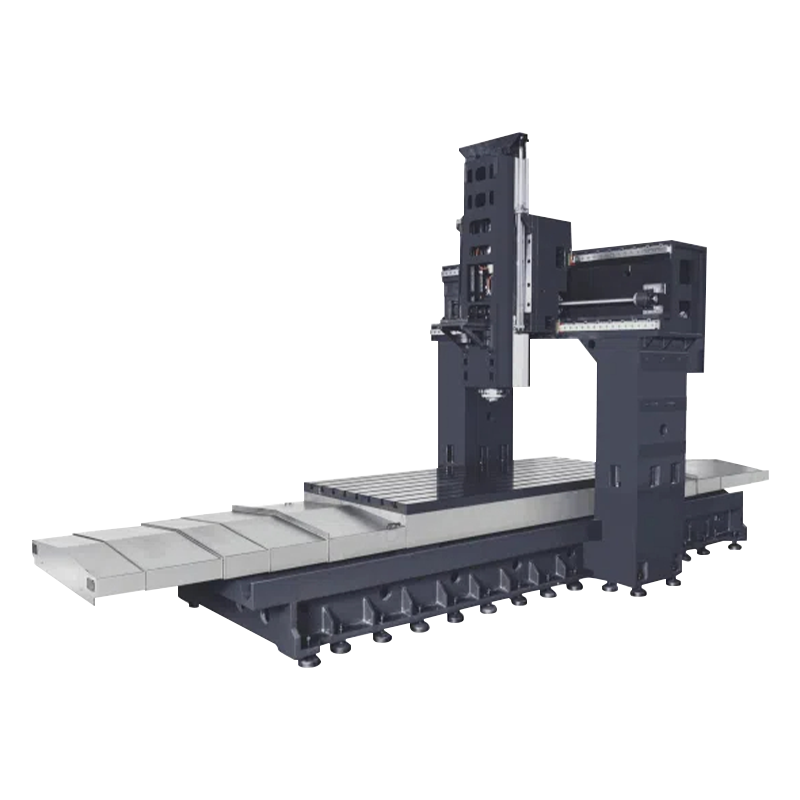

Centre d'usinage à double colonne
Les machines de forage et de taraudage utilisent des configurations de haute qualité, telles que «Gintech PMI», «Shangyin Hiwin» ou «THK» des vis à billes de qualité C3, des roulements de qualité P4, des échanges d'outils de rotation directe «SpeedCN» et des résultats de traitement du rotation BT30-21T. Ses configurations facultatives telles que les broches BBT30 à grande vitesse et les magazines d'outils plus grands rendent les machines plus pratiques lors de la gestion des tâches de forage et de taraudage efficaces et précises. Couplé à des couvertures de protection complète, à des systèmes de lubrification automatique et à des fonctions de changement d'outil rapide, à des machines de forage et de taraudage non seulement améliorent l'efficacité de la production, mais prolongez également la durée de vie de l'équipement.
Informations de production
Configurations principales
| Configuration | Configurations facultatives | |
| Trois axes adoptent des vis de balle de classe C «Yintai PMMi ou Shangyin Hivin». | X à la plaque en acier Shroud, enveloppe d'organe de l'axe Y | Magazines de disques BT40-24T |
| Trois axes adoptent le «yintai pMi ou Shangyin Hivvin» ou «THK» ou les rails de fil de précision «Thk». | Charge d'huile volumétrique | BT50-24T Disc Magazine |
| Roulements de qualité P4 pour trois axes | Hauteur de colonne |
Paramètres techniques
| Spécification | Unité | KS1210 | KS1510 | K1613L | KS1612 | KS2012 |
| Voyage x / y / z | MM | 1200 * 1000 * 500 | 1500 * 1000 * 500 | 1600 * 1300 * 600 | 1600 * 1200 * 500 | 2000 * 1200 * 500 |
| Taille de la table | MM | 1300 * 900 | 1600 * 900 | 1700 * 1200 | 1700 * 1000 | 2100 * 1000 |
| Taille de la Table | MM | 5-18 * 165 | 5-18-165 | 7-22-150 | 6-22-160 | 6-22 * 160 |
| Charge de table | T | 2 | 2.5 | 3 | 2 | 3 |
| Largeur de portique | MM | 1050 | 1050 | 1400 | 1200 | 1200 |
| Table au bas de la colonne | MM | 770 | 770 | 870 | 750 | 750 |
| Contrepoids de l'axe z | / | Option: contrepoids d'azote | Option: contrepoids d'azote | Option: contrepoids d'azote | Option: contrepoids d'azote | Option: contrepoids d'azote |
| Spécification de la broche | / | Option: BBT40-150-12000 / BBT40-Medium 150-15000 / HSK63-15000 | ||||
| Méthode de transmission de la broche | / | Connexion directe | ||||
| Spécification du rail (largeur / nombre de diapositives) | / | Xy rouleau 45 * 4 / z Rouleau 45 * 6 | X: rouleau 45 * 6 / y: rouleau 45 * 4 / z: rouleau 45 * 6 | Xy: 45 balle, x: r50 * 16 y: r40 * 12, z: r40 * 10 | Axe Y 45 # GON Perles. | |
| Spécifications de vis | MM | Xyz: r40 * 10 | X: R50 * 10 / YZ: R40 * 10 | Xyz: r50 * 10 | X: R50 * 16 Y: R40 * 12, Z: R40 * 10 | X: R50 * 16, Y: R40 * 12 Z: R40 * 10 |
| Poids de la machine optique | T | 7.2 | 8.2 | 11 | 7 | 8.5 |
| Méthode de couplage servo à trois axes | / | Type direct | Type direct | Type direct | Type direct | Type direct |
| Traversée rapide | m / min | X: 15 / YZ: 18 | X: 10 / YZ: 18 | X: 15 / YZ: 18 | Xyz: 20 | X20 / yz: 20 |
| Ratio de réduction de servo à trois axes | / | 1: 1 | 1: 1 | 1: 1 | 1: 1 | 1: 1 |
| Couple recoMMandé | N.m | XYZ: 22.5 | X: 28,4 / yz: 22,5 | X: 28,4 / yz: 22,5 | Xyz: 22 | X: 37 / YZ: 22 |
| Distance du nez de la broche à la table | mm | 200-700 | 200-700 | 200-800 | 180-680 | 180-680 |
| Dimension de la machine optique | mm | 3050 * 2100 * 2700 | 3650 * 2100 * 2700 | 4150 * 2550 * 2850 | 4050 * 2250 * 2700 | 5250 * 2250 * 2700 |
Rester en contact
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. a commencé en 2006 et a été créé en 2018. Il est situé dans le nouveau district de Qianwan, Ningbo City, province du Zhejiang, aile sud de la zone économique de la rivière Yangtze de la rivière Yangtze. Il s'agit d'une entreprise spécialisée dans la recherche, le développement, la production et les ventes d'équipements de coupe de métaux CNC. En tant que Chine Centre d'usinage à double colonne supplier and custom Centre d'usinage à double colonne company, Avec une forte force technique et une expérience de l'industrie riche, Hongjia CNC s'engage à fournir aux clients des solutions CNC avancées pour répondre aux besoins des clients dans différentes industries.
Usine et équipement
Quelles sont les nouvelles
-
Dans le secteur manufacturier d'aujourd'hui, de plus en plus compétitif, les entreprises exigent de plus en plus de solutions d'usinage à haute efficacité, haute précision et hautement intégrées. Ningbo...
EN SAVOIR PLUS -
Une machine de forage et de taraudage est une machine-outil qui combine des fonctions de forage et de taraudage. Il est principalement utilisé pour percer les trous et créer des fils internes (tapotement) dans d...
EN SAVOIR PLUS -
1. Pourquoi l'industrie aérospatiale préfère-t-elle centres de virage horizontaux ? Avantage par gravité: Évitez la déformation des grandes pièces Problèmes de vira...
EN SAVOIR PLUS
Connaissances de l'industrie
Ningbo Hongjia CNC Technology Co., Ltd. s'est engagée à fournir aux clients les solutions CNC les plus avancées depuis sa création, visant à aider les entreprises de tous horizons à obtenir un double saut en efficacité de production et en qualité de produit. En tant que fournisseur de centre d'usinage à double colonne professionnelle et usine de personnalisation, Hongjia CNC comprend profondément que dans la concurrence du marché de plus en plus féroce, seule l'innovation continue peut conserver une position invincible. Par conséquent, l'entreprise continue d'augmenter l'investissement en R&D et d'optimiser la conception des produits pour s'assurer que chaque centre d'usinage à double colonne expédié peut atteindre le niveau de premier plan international.
Centre d'usinage à double colonne : La combinaison parfaite de stabilité et de précision
Le centre d'usinage à double colonne a démontré ses avantages inégalés dans le domaine du traitement de la pièce importante et lourde avec son excellente rigidité et stabilité. Le centre d'usinage à double colonne de Ningbo Hongjia CNC est l'interprétation parfaite de ce concept. Cette série de machines-outils adopte un lit en fonte à haute résistance, combinée à une structure à double colonne, qui améliore efficacement la rigidité globale et la résistance sismique de la machine-outil, et peut maintenir une précision de traitement extrêmement élevée même sous des opérations à long terme et à haute intensité. Cette conception garantit non seulement une sortie de haute qualité de la pièce, mais étend également grandement la durée de vie de la machine-outil.
Une configuration élevée crée une haute précision
Ningbo Hongjia CNC ne compromet jamais sur la sélection des composants centraux. Son centre d'usinage à double colonne est équipé de composants de niveau supérieur tels que "Gintech PMI", "Hiwin" ou "Thk" Vis de billes de précision de niveau C3, qui garantissent la stabilité et la précision de la machine-outil pendant le mouvement. Dans le même temps, l'application des roulements de précision au niveau P4 améliore encore la précision de rotation et la capacité de charge de la machine-outil. De plus, l'utilisation de broche à entraînement direct "SpeedCN", combinée à un magazine BT30-21T Rotary Servo Tool, atteint non seulement le changement d'outil rapide, mais améliore également considérablement l'efficacité et la flexibilité du traitement, répondant aux besoins du traitement complexe de pièces.
Traitement efficace, configuration flexible
Afin de répondre aux besoins de traitement de différents clients, le centre d'usinage à double colonne de Ningbo Hongjia CNC fournit une variété de configurations facultatives. Par exemple, l'ajout de la broche BBT30 à grande vitesse fait que la machine-outil fonctionne bien en coupe à grande vitesse, ce qui convient particulièrement aux occasions avec des taux d'élimination des matériaux extrêmement élevés dans des industries telles que la fabrication aérospatiale et automobile. La plus grande bibliothèque d'outils rend la machine-outil plus pratique lors de la gestion du traitement multi-tâches et multi-valeurs, sans avoir besoin de modifier fréquemment des outils, améliorant encore l'efficacité de la production.
Protection contre la sécurité et entretien intelligent
La sécurité est la prémisse de la production, et Ningbo Hongjia CNC a une compréhension approfondie de cela. Son centre d'usinage à double colonne a une couverture de protection couverte à l'axe complet, qui empêche efficacement les éclaboussures de liquide et de débris, offrant un environnement de travail sûr aux opérateurs. Dans le même temps, le système de lubrification automatique intégré garantit une bonne lubrification de toutes les parties de la machine-outil, réduit l'usure et prolonge la durée de vie de l'équipement. La fonction de changement d'outil rapide, combinée à des invites de diagnostic et de maintenance intelligentes, rend la maintenance de l'équipement plus pratique et efficace, assurant le fonctionnement continu et stable de la ligne de production.
