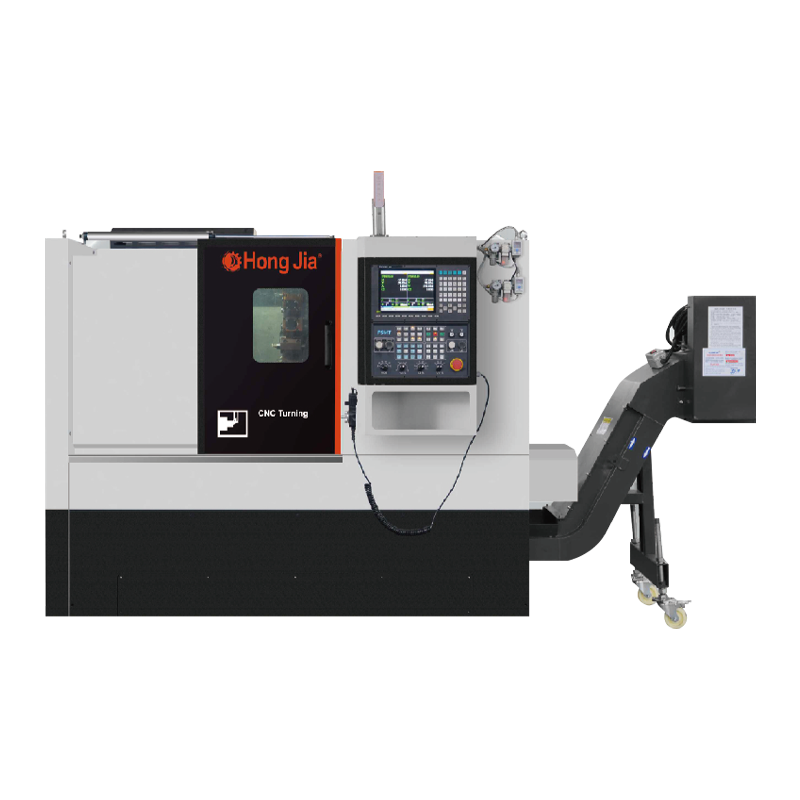

NC-106DS à double broche
Le centre de virage horizontal à l'amarrage automatique à double broche est une machine-outil avancée qui intègre plusieurs fonctions de traitement telles que le tournage, le forage, l'ennui, le fraisage et le taraudage. Sa conception unique à double broche réalise l'amarrage automatique de la pièce entre les deux broches, améliorant considérablement l'efficacité de traitement et la précision.

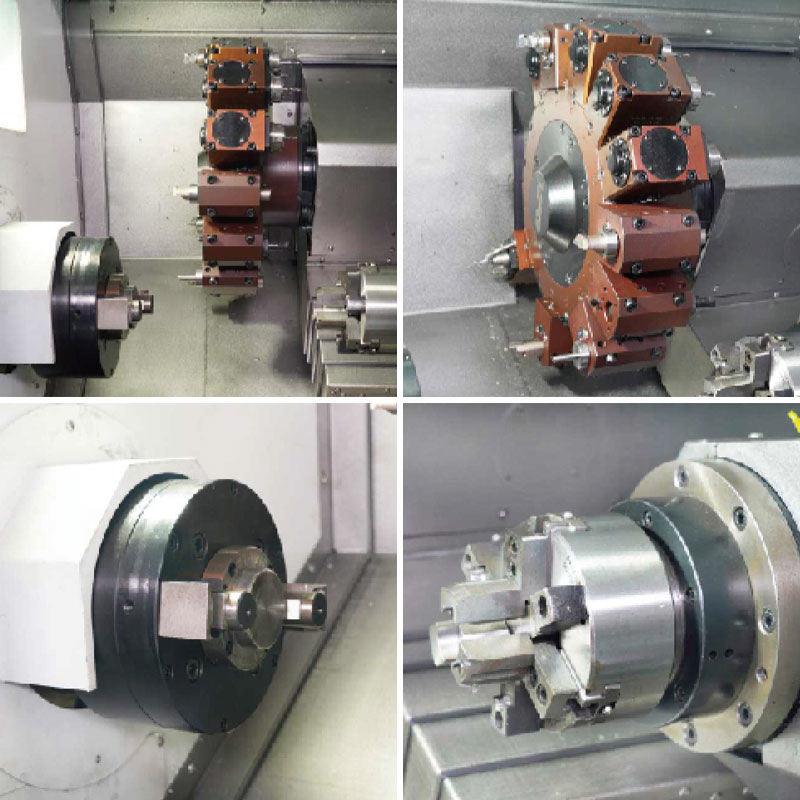

La structure à double broche peut atteindre l'amarrage transparent de la pièce entre les deux broches, réduire le nombre de temps de serrage et améliorer l'efficacité du traitement. La broche a des performances stables et une vitesse élevée, ce qui convient au traitement de précision de divers matériaux. Il intègre plusieurs fonctions de traitement telles que le tournage, le forage, l'ennui, le broyage et le taraudage pour répondre aux besoins de traitement uniques des pièces complexes.
Le réservoir de liquide de refroidissement adopte une conception en retrait, ce qui est pratique pour les utilisateurs pour nettoyer et entretenir, garantissant le fonctionnement stable à long terme de la machine-outil. Le liquide de refroidissement est diffusé pour refroidir efficacement la zone de coupe et prolonger la durée de vie de l'outil.
Informations de production
Capacité de traitement
1. Le tour, le forage et l'ennui peuvent être effectués
2. Structure de base de rigidité élevée, pour obtenir une coupe lourde
3. Excellente capacité de coupe et précision de traitement stable pour obtenir une production élevée
4. Le réservoir de liquide de refroidissement en disqueur est utilisé pour un nettoyage et une coupe faciles
5. Capacité du réservoir standard: 100L
Configuration de base de la machine-outil
1. Sytec de nouvelle génération / 22 To
2. moteur d'entraînement de nouvelle génération et entraînement de broche
3. Spoide motorisée à haute précision intégrée est standard
4. Taiwan ou Japon Wire Rail and Vis
5. Réservoir d'eau séparé
6. Machine de retrait aux puces
7. Pression d'huile trois griffes
8. Power Tower 15 stations
Paramètre technique
| Article | NC-106DS |
| Max. diamètre d'usinage | Φ160 mm |
| Max. durée de travail | 250 mm |
| Max. diamètre de tournage | 500 mm |
| Dimensions de la fronde | 6/8 pouces |
| Forme d'extrémité de la broche | 5000 minutes -1 |
| Par l'ouverture de la broche | A2-5 |
| Diamètre intérieur du tube d'expansion de la broche | Φ56 mm |
| Diamètre intérieur du roulement de l'arbre principal | Φ45 mm |
| Fuseau | Φ80 mm |
| Couple de broche nominal | 11 kW |
| Max. couple de broche | 35n.m |
| Nombre de surfaces de tourelle | 70n.m |
| Poignée de l'outil de diamètre extérieur | 15 |
| Alésage du siège bits | 20x20 |
| Modèle de tête de puissance de la tourelle | Φ25 mm |
| Vitesse maximale de la tête de puissance de la tourelle | BMT40 / ER25 |
| Cutter Tower Power Head Motor Power | 4000 minutes -1 |
| Couple de tête de puissance de la tourelle | 2,4 kW |
| Couple de tête de puissance de la tourelle | 7.7n.m |
| Axe d'alimentation Z / X Voyage de direction | Z: 370 mm x: 185 mm |
| Arbre d'alimentation Un voyage de direction | A: 360 mm |
| Alimentation arbre z / x puissance du moteur | 1,7 kW |
| Vitesse de décalage rapide z / x | Z: 20m / min x: 20m / min |
| Vitesse de décalage rapide a | A: 20m / min |
| Puissance de l'arbre arrière | 3,7 kW |
| Max. vitesse de l'arbre arrière | 4500min -1 |
| Abaxiale | A2-4 |
| Broche arrière à travers l'ouverture | Φ36 mm |
| Chuck de l'arbre arrière | 5 pouces |
| Couple nominal de l'arbre arrière | 14.1 N.M |
| Max. couple de l'arbre arrière | 30 n.m |
| Capacité d'alimentation | 13kva |
| Dimensions globales de la machine (LXWXH) | 2260 × 1560 × 1715 mm (sans convoyeur de puce） Machine de retrait des puces non incluse |
| Poids de la machine | 3800kg |
Rester en contact
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. a commencé en 2006 et a été créé en 2018. Il est situé dans le nouveau district de Qianwan, Ningbo City, province du Zhejiang, aile sud de la zone économique de la rivière Yangtze de la rivière Yangtze. Il s'agit d'une entreprise spécialisée dans la recherche, le développement, la production et les ventes d'équipements de coupe de métaux CNC. En tant que Chine NC-106DS à double broche supplier and custom NC-106DS à double broche company, Avec une forte force technique et une expérience de l'industrie riche, Hongjia CNC s'engage à fournir aux clients des solutions CNC avancées pour répondre aux besoins des clients dans différentes industries.
Usine et équipement
Quelles sont les nouvelles
-
Dans le secteur manufacturier d'aujourd'hui, de plus en plus compétitif, les entreprises exigent de plus en plus de solutions d'usinage à haute efficacité, haute précision et hautement intégrées. Ningbo...
EN SAVOIR PLUS -
Une machine de forage et de taraudage est une machine-outil qui combine des fonctions de forage et de taraudage. Il est principalement utilisé pour percer les trous et créer des fils internes (tapotement) dans d...
EN SAVOIR PLUS -
1. Pourquoi l'industrie aérospatiale préfère-t-elle centres de virage horizontaux ? Avantage par gravité: Évitez la déformation des grandes pièces Problèmes de vira...
EN SAVOIR PLUS
Connaissances de l'industrie
Dans l'industrie manufacturière moderne, l'équipement de traitement efficace, précis et automatisé devient une garantie importante pour la compétitivité des entreprises. Ningbo Hongjia CNC Technology Co., Ltd, en tant qu'équipement de coupe de métaux CNC de la R&D, la production de production et de vente de CNC de pointe, fournit aux clients des solutions CNC avancées avec une forte force technique et une riche expérience de l'industrie pour répondre aux besoins de traitement de différentes industries. Parmi eux, le Double-broche Acosification automatique Centre de virage horizontal est une machine avancée haute performance et efficace lancée par elle.
Capacités de traitement efficaces et précises
Le centre de virage horizontal automatique d'amarrage automatique à double broche intègre plusieurs fonctions de traitement telles que le tournage, le forage, l'ennui, le broyage et le taraudage. Sa conception unique à double broche réalise l'amarrage automatique des pièces entre les deux broches, améliorant considérablement l'efficacité de traitement et la précision. Qu'il s'agisse de production de masse ou de traitement de haute précision de pièces complexes, la machine-outil peut montrer d'excellentes performances.
Structure de base puissante
La machine-outil adopte une conception de structure de base à haute rigidité, qui peut résister aux opérations de coupe lourdes et assurer un fonctionnement stable à long terme. Dans le même temps, il est équipé d'une nouvelle génération de système de contrôle SYTEC / 22 To et d'une nouvelle génération de moteurs d'entraînement et de lecteurs de broche, garantissant un processus de traitement efficace et précis. De plus, la machine-outil a une broche électrique de précision à haute vitesse intégrée, qui peut répondre aux besoins du traitement à grande vitesse et à haute précision et fournir aux clients des résultats de traitement de meilleure qualité.
Configuration et technologie avancées
Le centre de rotation horizontal automatique d'amarrage automatique à double broche est équipé de rails de guidage et de vis de plomb importés de Taiwan ou du Japon pour assurer la précision et la durabilité de la machine-outil. Dans le même temps, la conception indépendante du réservoir d'eau et le convoyeur de puce équipés de nettoyer plus pratique et d'améliorer efficacement l'efficacité d'entretien de l'équipement. De plus, la machine-outil possède également un mandrin à trois mâchoires hydrauliques et une tourelle de puissance à 15 stations, ce qui améliore encore la flexibilité du traitement et lui permet de faire face à des besoins de traitement plus complexes et divers.
Système de refroidissement et d'élimination des puces pratiques
Pendant le processus de traitement, la qualité du système de refroidissement affecte directement la qualité de la pièce et la durée de vie de l'outil. Le centre de virage horizontal à l'amarrage automatique à double broche adopte une conception de réservoir d'eau de refroidissement en retrait, ce qui facilite le nettoyage du liquide de refroidissement. La capacité du réservoir d'eau standard est de 100L, ce qui peut répondre pleinement aux besoins de refroidissement du traitement à long terme et réduire l'erreur de précision causée par l'élévation de la température.
Application de l'industrie et avantages du marché
Le centre de rotation horizontal à l'amarrage automatique à double broche est largement utilisé dans de nombreuses industries telles que la fabrication d'automobiles, l'aérospatiale, les moules de précision, les dispositifs médicaux, etc. en raison de sa rigidité élevée, de sa haute précision et de sa haute efficacité. Son intégration multifonctionnelle permet aux entreprises de terminer plusieurs tâches de traitement sur le même équipement, de réduire le temps de changement de machine et de débogage, et d'améliorer l'efficacité de la production.
Ningbo Hongjia CNC Technology Co., Ltd a toujours adhéré à l'innovation technologique et a constamment optimisé les performances des produits pour répondre aux besoins changeants du marché. Son centre de tournage horizontal à double essai à double broche est devenu un choix important pour de nombreuses entreprises pour améliorer l'efficacité du traitement et assurer la qualité des produits avec son concept de conception, ses performances de traitement stables et un excellent niveau d'intelligence.
