Maison / Produits / Série de virages et de fraisage horizontaux CNC / NC-106D-Y à 3 axes synchrones Usinage Horizontal Turning Center NC-106D-Y à 3 axes synchrones Usinage Horizontal Turning Center

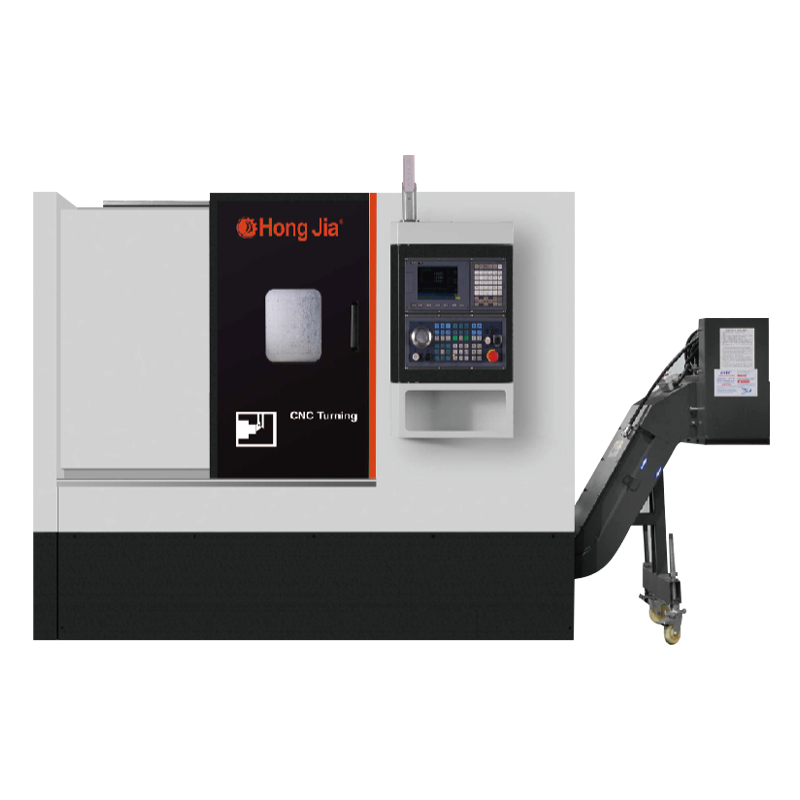

Le centre de virage horizontal d'usinage synchrone à 3 axes est un outil de machine CNC à haute performance avec de puissantes capacités d'usinage et des paramètres techniques précis. Son diamètre d'usinage maximal est de φ230 mm et la longueur d'usinage maximale est de 360 mm, ce qui convient à l'usinage de pièces de grande taille; La vitesse maximale de la broche peut atteindre 5000 tr / min, équipée d'une extrémité de broche A2-5 et d'une broche à travers un trou à travers, soutenant des opérations d'usinage efficaces et stables; La machine-outil adopte une tourelle à 12/15 stations, équipée de la tourelle de puissance BMT40 / ER25, la vitesse maximale de la tête d'alimentation est de 4000 tr / min, et le couple de la tête de puissance est de 7,7 N · m, ce qui peut répondre aux besoins de l'usinage des pièces complexes. Le voyage de l'axe d'alimentation couvre quatre directions de Z, X, Y et A, et la vitesse de déplacement rapide est jusqu'à 20 mètres / minute. L'exigence de puissance de toute la machine est de 13 kVA, ce qui convient aux besoins d'usinage de précision dans divers scénarios industriels. La machine-outil a une taille globale de 2310 × 1510 × 2080 mm et un poids total de 3800 kg, montrant une conception compacte et stable.
Informations de production
Capacité de traitement
1. Peut être tourné, forage. ennuyeux. moulin. Traitement de taraudage
2. LT peut terminer le traitement de manière synchrone avec 3 axes
3. Structure de base de rigidité élevée, pour obtenir une coupe lourde
4. Excellente capacité de coupe et précision de traitement stable pour obtenir une production élevée
5. Le réservoir de liquide de refroidissement en disqueur est utilisé pour un nettoyage et une coupe faciles
6. Capacité du réservoir standard: 100L
Configuration de base de la machine-outil
1. Sytec de nouvelle génération / 22 To
2. moteur d'entraînement de nouvelle génération et entraînement de broche
3. Spoide motorisée à haute précision intégrée est standard
4. Taiwan ou Japon Wire Rail and Vis
5. Réservoir d'eau séparé
6. Machine de retrait aux puces
7. Pression d'huile trois griffes
8. Power Tower 12/15 Stations
Paramètre technique
| Article | NC-106D-Y |
| Max. diamètre d'usinage | Φ230 mm |
| Max. durée de travail | 360 mm |
| Max. diamètre de tournage | 550 mm |
| Dimensions de la fronde | 6/8 pouces |
| Max. vitesse de broche | 5000 minutes -1 |
| Forme de broche | A2-5 |
| À travers l'ouverture de la broche | Φ56 mm |
| Le diamètre intérieur du tube d'expansion de la broche | Φ45 mm |
| Le diamètre intérieur du roulement d'arbre principal | Φ90 mm |
| Fuseau | 11 kW |
| Couple de broche nominal | 35n.m |
| Max. couple de broche | 70n.m |
| Nombre de surfaces de tourelle | 12/15 |
| Poignée de l'outil de diamètre extérieur | 20x20 |
| Alésage du siège bits | Φ25 mm |
| Modèle de tête de puissance de la tourelle | BMT40 / ER25 |
| Vitesse maximale de la tête de puissance de la tourelle | 4000 mm -1 |
| Cutter Tower Power Head Motor Power | 2,4 kW |
| Couple de tête de puissance de la tourelle | 7.7n.m |
| Axe d'alimentation Z / X Voyage de direction | Z: 370 mm x: 185 mm y: 70 mm |
| Arbre d'alimentation Un voyage de direction | A: 360 mm |
| Alimentation arbre z / x puissance du moteur | 1,7 kW |
| Vitesse de décalage rapide z / x | Z: 20m / min x: 20m / min |
| Vitesse de décalage rapide a | A: 20m / min |
| Capacité d'alimentation | 13kva |
| Dimensions globales de la machine (LXWXH) | 2310 × 1510 × 2080 |
| Poids de la machine | 3800kg |
Rester en contact
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. a commencé en 2006 et a été créé en 2018. Il est situé dans le nouveau district de Qianwan, Ningbo City, province du Zhejiang, aile sud de la zone économique de la rivière Yangtze de la rivière Yangtze. Il s'agit d'une entreprise spécialisée dans la recherche, le développement, la production et les ventes d'équipements de coupe de métaux CNC. En tant que Chine NC-106D-Y à 3 axes synchrones Usinage Horizontal Turning Center supplier and custom NC-106D-Y à 3 axes synchrones Usinage Horizontal Turning Center company, Avec une forte force technique et une expérience de l'industrie riche, Hongjia CNC s'engage à fournir aux clients des solutions CNC avancées pour répondre aux besoins des clients dans différentes industries.
Usine et équipement
Quelles sont les nouvelles
-
Dans le secteur manufacturier d'aujourd'hui, de plus en plus compétitif, les entreprises exigent de plus en plus de solutions d'usinage à haute efficacité, haute précision et hautement intégrées. Ningbo...
EN SAVOIR PLUS -
Une machine de forage et de taraudage est une machine-outil qui combine des fonctions de forage et de taraudage. Il est principalement utilisé pour percer les trous et créer des fils internes (tapotement) dans d...
EN SAVOIR PLUS -
1. Pourquoi l'industrie aérospatiale préfère-t-elle centres de virage horizontaux ? Avantage par gravité: Évitez la déformation des grandes pièces Problèmes de vira...
EN SAVOIR PLUS
Connaissances de l'industrie
Dans la fabrication moderne, les machines CNC à haute précision et à haute efficacité sont devenues un outil important pour les entreprises afin d'améliorer leur compétitivité. En tant que R&D, R&D, Production et Sales Company professionnelle de la CNC, Ningbo Hongjia CNC Technology Co., Ltd s'engage à fournir aux clients des solutions CNC avancées avec une forte force technique et une riche expérience de l'industrie. Parmi eux, le centre de virage horizontal d'usinage synchrone à 3 axes est une machine-outil CNC haute performance qui prend en charge les besoins d'usinage de précision de différentes industries avec d'excellentes capacités d'usinage et des paramètres techniques précis.
Capacités d'usinage efficaces et précises
Le Centre de virage horizontal d'usinage synchrone à 3 axes A d'excellentes capacités d'usinage, avec un diamètre d'usinage maximal de φ230 mm et une longueur d'usinage maximale de 360 mm, adaptée à l'usinage de diverses pièces de grande taille. Sa vitesse de broche peut atteindre jusqu'à 5000 tr / min, équipée d'une fuselle A2-5 et d'une broche à travers de φ56 mm, qui peut maintenir des performances d'usinage stables à grande vitesse. Ces caractéristiques rendent l'équipement particulièrement largement utilisé dans des industries telles que l'aérospatiale, la fabrication d'automobiles et les instruments de précision.
Configuration de la tourelle puissante

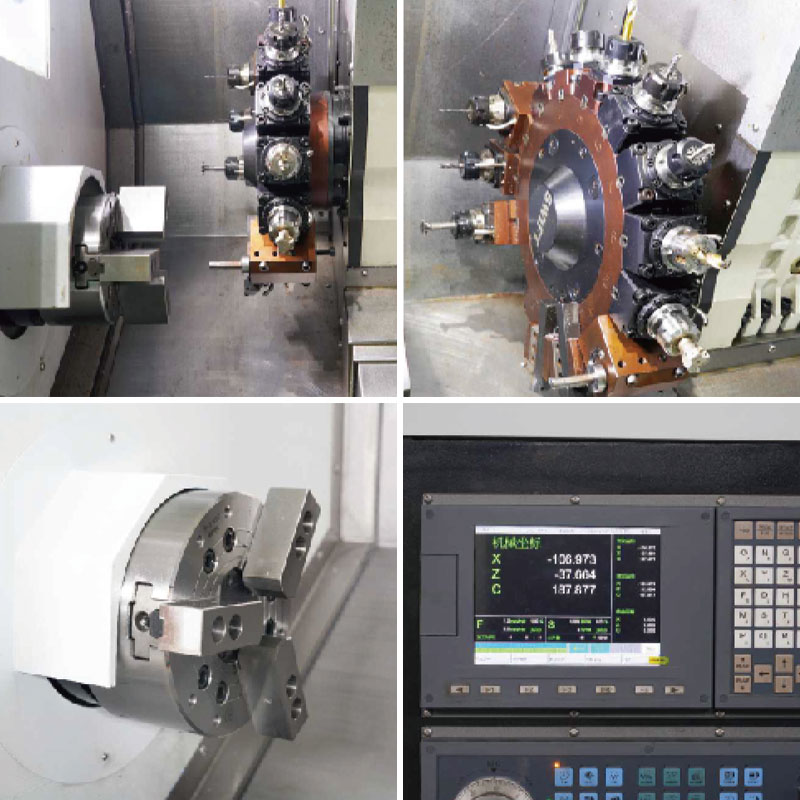

La machine-outil adopte une tourelle de 12/15 station et est équipée d'une tourelle BMT40 / ER25. La vitesse maximale de la tête de puissance atteint 4000 tr / min et a un couple de 7,7 N · m, ce qui peut répondre aux besoins de traitement des pièces complexes. L'application de la tourelle de puissance permet à la machine-outil de terminer plusieurs processus tels que le fraisage, le forage et le tapotement dans un seul serrage, l'amélioration considérablement de l'efficacité du traitement et la réduction des erreurs et l'amélioration de la cohérence des produits.
Contrôle de liaison multi-axe précis
Le déplacement de l'axe d'alimentation du centre de virage horizontal d'usinage synchrone à 3 axes couvre quatre directions: Z, X, Y et A, et la vitesse de déplacement rapide est jusqu'à 20 mètres / minute, garantissant l'efficacité et la précision du processus de traitement. La technologie de traitement synchrone permet à la machine-outil de coordonner le mouvement dans plusieurs axes, réalisant ainsi un traitement de surface plus complexe et une production de pièces de haute précision. Cette fonctionnalité est particulièrement importante dans l'industrie de la fabrication de précision exigeante.
Structure compacte et stable
Les dimensions globales de la machine-outil sont de 2310 × 1510 × 2080 mm, avec un poids total de 3800 kg. La structure est compacte et stable, et elle peut maintenir une excellente résistance aux vibrations pendant le fonctionnement à long terme pour assurer la précision du traitement. De plus, la demande d'énergie de l'ensemble de la machine est de 13 kVA, qui non seulement répond aux exigences du traitement à haute intensité, mais a également de bonnes capacités de contrôle de la consommation d'énergie.
Convient pour une variété d'applications industrielles
En tant que machine CNC haute performance, le centre de rotation horizontal d'usinage synchrone à 3 axes est largement utilisé dans divers champs de fabrication de précision. Qu'il s'agisse de pièces automobiles, d'équipement médical, d'équipement de communication électronique ou de l'industrie aérospatiale, cette machine-outil peut fournir aux entreprises une excellente efficacité de production et une qualité de traitement de haute qualité avec ses capacités de traitement efficaces et stables.
