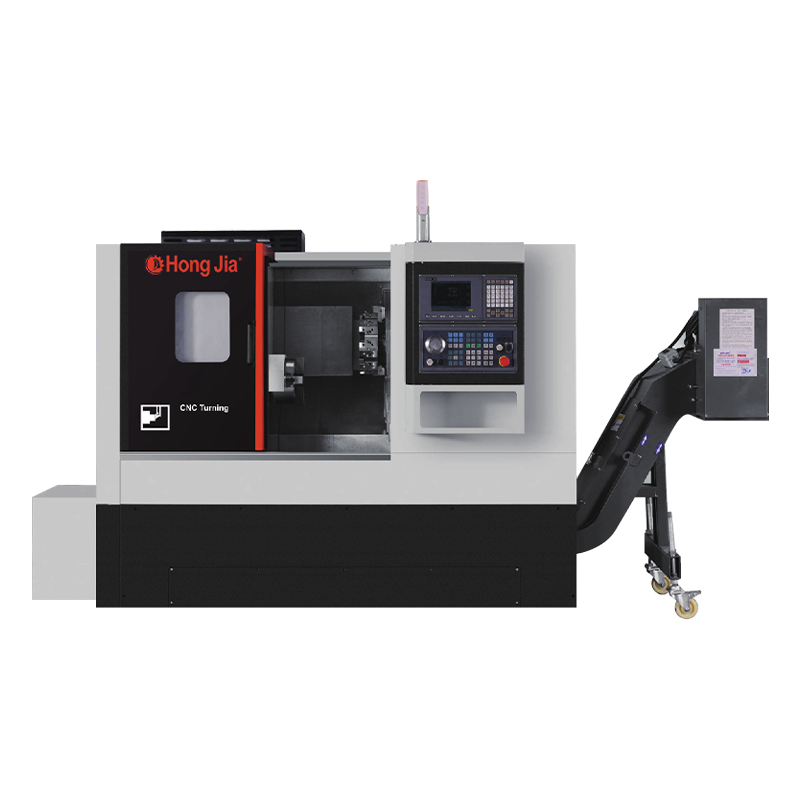

Maison / Produits / Série de virages et de fraisage horizontaux CNC / NC-106 Centre de virage horizontal NC-106 Centre de virage horizontal
Le centre de rotation horizontal est non seulement bon dans les opérations de virage traditionnelles, mais intègre également plusieurs fonctions de traitement telles que le forage, l'ennui, le broyage et le taraudage. Un appareil peut terminer plusieurs processus, réduisant considérablement le nombre de transferts de pièces et améliorant l'efficacité de la production. L'utilisation de systèmes de commande de service avancés et de conception de rail de guide de précision garantit que chaque traitement peut répondre aux exigences de précision au niveau du micron. Qu'il s'agisse de contours complexes ou d'opérations de fraisage fines, il peut être facilement manipulé.
La structure globale du lit de coulée a subi un traitement thermique strict pour garantir que la machine-outil peut toujours maintenir la stabilité et la précision dans le cadre du traitement à long terme à charge lourde. Cela offre aux utilisateurs une fiabilité de traitement plus élevée et une durée de vie plus longue. Les centres de tournage horizontaux sont largement utilisés dans l'aérospatiale, la fabrication d'automobile, la fabrication de moisissures, les machines de précision et autres champs.
Informations de production
Capacité de traitement
1. Le tour, le forage et l'ennui peuvent être effectués
2. Structure de base de rigidité élevée, pour obtenir une coupe lourde
3. Excellente capacité de coupe et précision de traitement stable pour obtenir une production élevée
4. Le réservoir de liquide de refroidissement en disqueur est utilisé pour un nettoyage et une coupe faciles
5. Capacité du réservoir standard: 100L
Configuration de base de la machine-outil
1. Sytec de nouvelle génération / 7ta-e
2. moteur d'entraînement de nouvelle génération et entraînement de broche
3. La nouvelle génération de moteur de broche servo à couple élevé est standard
4. Taiwan ou Japon Wire Rail and Vis
5. Réservoir d'eau séparé
6. Machine de retrait aux puces

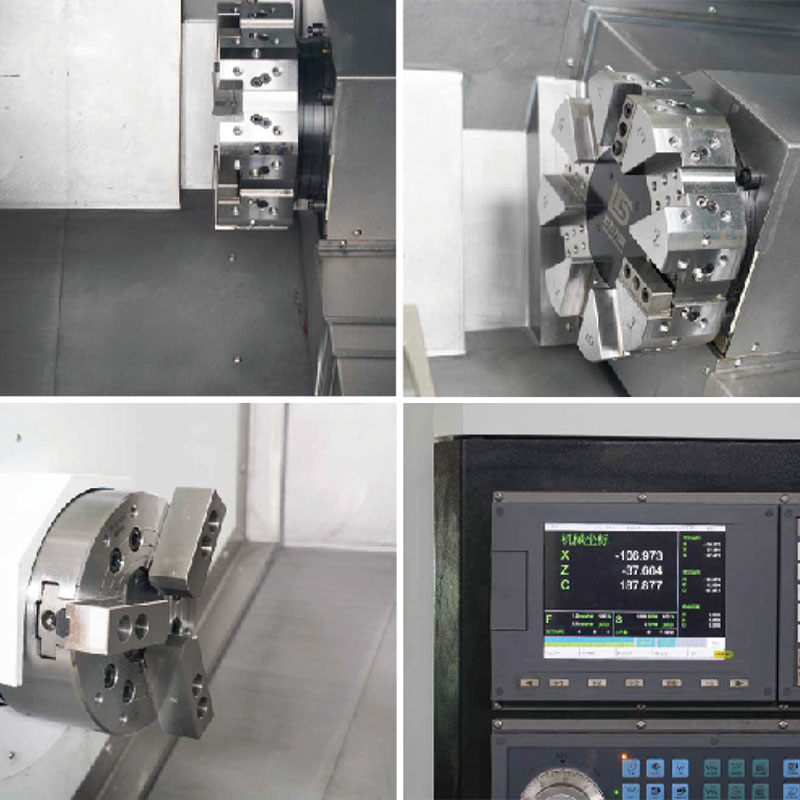

7. Pression d'huile trois griffes
8. Standard avec broche mécanique de précision à haute vitesse intégrée
Paramètre technique
| Article | NC-106 |
| Max. diamètre d'usinage | Φ300mm |
| Max. durée de travail | 350 mm |
| Max. diamètre de tournage | 500 mm |
| Dimensions de la fronde | 6/8 pouces |
| Max. vitesse de broche | 4000 minutes -1 |
| Forme d'extrémité de la broche | A2-5 |
| À travers l'ouverture de la broche | Φ56 mm |
| Le diamètre intérieur du tube d'expansion de la broche | Φ45 mm |
| Le diamètre intérieur du roulement d'arbre principal | Φ90 mm |
| Fuseau | 7,5 kW / 11kw |
| Couple de broche nominal | 70n.m |
| Max. couple de broche | 100n.m |
| Nombre de surfaces de tourelle | 8 |
| Poignée de l'outil de diamètre extérieur | 25x25 |
| Alésage du siège bits | Φ32 mm |
| Voyager z / x | Z: 370 mm x: 200 mm |
| Vitesse de décalage rapide z / x | Z: 20m / min x: 20m / min |
| Capacité d'alimentation | 18kva |
| Dimensions globales de la machine (LXWXH) | 2350 × 1560 × 1715 mm (sans convoyeur de puce) Machine de retrait des puces non incluse |
| Poids de la machine | 3300kg |
Rester en contact
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. a commencé en 2006 et a été créé en 2018. Il est situé dans le nouveau district de Qianwan, Ningbo City, province du Zhejiang, aile sud de la zone économique de la rivière Yangtze de la rivière Yangtze. Il s'agit d'une entreprise spécialisée dans la recherche, le développement, la production et les ventes d'équipements de coupe de métaux CNC. En tant que Chine NC-106 Centre de virage horizontal supplier and custom NC-106 Centre de virage horizontal company, Avec une forte force technique et une expérience de l'industrie riche, Hongjia CNC s'engage à fournir aux clients des solutions CNC avancées pour répondre aux besoins des clients dans différentes industries.
Usine et équipement
Quelles sont les nouvelles
-
Dans le secteur manufacturier d'aujourd'hui, de plus en plus compétitif, les entreprises exigent de plus en plus de solutions d'usinage à haute efficacité, haute précision et hautement intégrées. Ningbo...
EN SAVOIR PLUS -
Une machine de forage et de taraudage est une machine-outil qui combine des fonctions de forage et de taraudage. Il est principalement utilisé pour percer les trous et créer des fils internes (tapotement) dans d...
EN SAVOIR PLUS -
1. Pourquoi l'industrie aérospatiale préfère-t-elle centres de virage horizontaux ? Avantage par gravité: Évitez la déformation des grandes pièces Problèmes de vira...
EN SAVOIR PLUS
Connaissances de l'industrie
Équipement d'usinage CNC à haute précision et à haute efficacité - Centre de virage horizontal
Dans la fabrication moderne, l'équipement d'usinage à haute précision et à haute efficacité est devenu la clé pour améliorer la productivité dans diverses industries. Le centre de virage horizontal a non seulement des fonctions de virage traditionnelles, mais intègre également plusieurs fonctions d'usinage telles que le forage, l'ennui, le broyage et le taraudage. Un appareil peut effectuer plusieurs processus, réduisant considérablement le nombre de temps de manipulation de la pièce et améliorant l'efficacité de la production. Cette polyvalence fait du centre de virage horizontal un choix idéal pour une variété d'industries telles que l'aérospatiale, la fabrication d'automobiles, le traitement de moisissures et les machines de précision.
Le Centre de virage horizontal est conçu avec une structure de base à haute rigidité pour s'assurer que l'équipement peut résister à la coupe à charge lourde tout en maintenant une précision d'usinage stable. Son excellente capacité de coupe et sa précision d'usinage à haute stabilité lui permettent d'obtenir des performances d'usinage efficaces et stables dans la production de masse. Le système de refroidissement de l'équipement adopte une conception de réservoir de liquide de refroidissement en retrait pour un nettoyage facile et une manipulation des puces. La capacité du réservoir de liquide de refroidissement standard est de 100L, garantissant les besoins de refroidissement de l'usinage à long terme.
Système de contrôle avancé et rails de guide de précision
Le centre de rotation horizontal adopte le système de contrôle SYTEC / 7TA-E de nouvelle génération et est équipé d'une nouvelle génération de moteurs d'entraînement et de systèmes d'entraînement de broche. Son moteur de broche servo à torque élevé est standard, permettant à l'équipement de maintenir une excellente puissance de sortie lors de la tournure ou des contours complexes de fraisage fins. De plus, les rails de guidage de l'équipement et les vis de plomb utilisent des composants de haute précision de Taïwan ou du Japon, garantissant la stabilité et la précision après un traitement à long terme.
La structure globale du lit de coulée du centre de virage horizontal subit un processus de traitement thermique rigoureux pour garantir que la machine-outil peut maintenir la stabilité et la précision dans des environnements de traitement à long terme à long terme. Cette conception prolonge non seulement la durée de vie de la machine-outil, mais améliore également la fiabilité du traitement. L'équipement est également équipé d'un système de nettoyage indépendant de réservoir et de copeaux d'eau, ce qui réduit efficacement les erreurs de traitement causées par l'accumulation de puces et améliore la commodité de l'entretien.
L'équipement est équipé d'un mandrin hydraulique à trois mâchoires en standard pour assurer un serrage stable de la pièce et améliorer la sécurité et la précision du traitement. Dans le même temps, il est équipé d'un convoyeur à puce automatique pour réduire considérablement le temps de nettoyage manuel et améliorer l'efficacité de la production. Le système de contrôle intelligent facilite le fonctionnement et même les tâches de traitement complexes peuvent être facilement gérées.
En raison de sa haute précision, de sa polyvalence et de sa capacité de production efficace, le centre de rotation horizontal a été largement utilisé dans de nombreuses industries. Par exemple, dans le champ aérospatial, l'équipement peut être utilisé pour le traitement des pièces de précision; Dans l'industrie de la fabrication automobile, il peut être utilisé pour la production efficace des pièces du moteur et des pièces du système de transmission; Dans l'industrie de la fabrication de moisissures, il peut assurer le traitement à haute précision des moules complexes.
Ningbo Hongjia CNC Technology Co., Ltd est une entreprise axée sur la recherche et le développement, la production et les ventes d'équipements de coupe de métaux CNC, déterminés à fournir aux clients des solutions CNC avancées. En tant que NC-106horizontal Turning Center Fourning Fourning Fourning Fourning Fourning, Hongjia CNC s'appuie sur une forte force technique et une expérience de l'industrie riche pour innover en permanence et fournir aux clients dans différentes industries un équipement de traitement efficace et stable.
