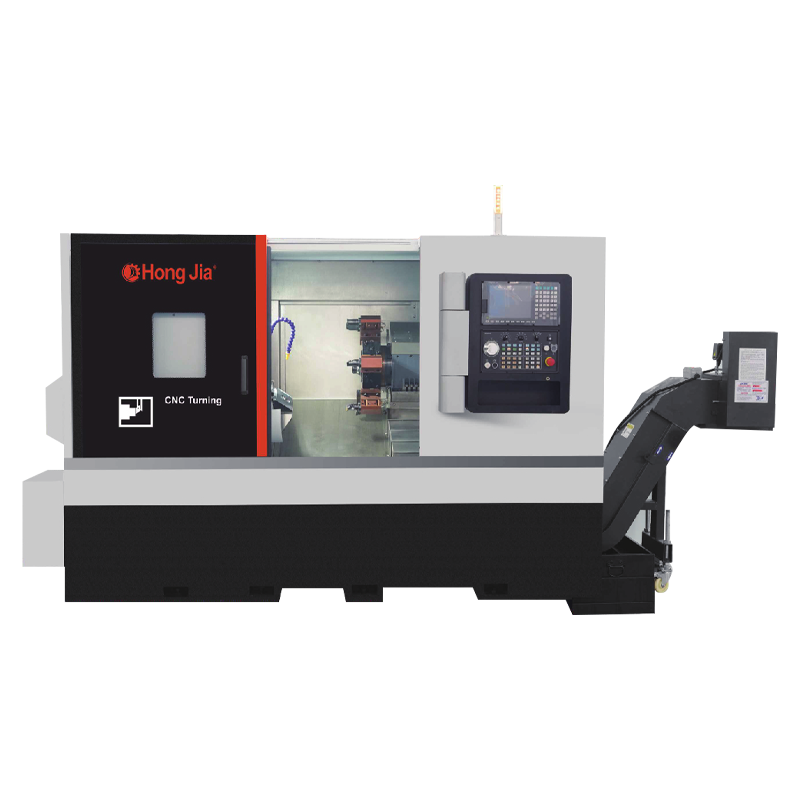

Maison / Produits / Série de virages et de fraisage horizontaux CNC / NC110D Drive Head Motor Motor Turning Center NC110D Drive Head Motor Motor Turning Center
Le centre de rotation horizontal du moteur de tête de puissance a non seulement les fonctions de traitement des tours traditionnelles, mais peut également effectuer une variété d'opérations de traitement telles que le forage et l'ennui. Cette polyvalence permet à un appareil de terminer plusieurs processus, de réduire le temps de remplacement de l'équipement et de transfert de pièce et d'améliorer l'efficacité de traitement globale.
L'équipement adopte une conception de structure de base à haute rigidité pour assurer la stabilité et la précision pendant le traitement. Cette conception permet à l'équipement de résister à l'énorme charge apportée par une coupe lourde et à maintenir la même précision de traitement, répondant ainsi aux exigences de traitement des pièces de haute précision et de haute qualité.
Le moteur de tête de puissance est le composant central de l'équipement. Il adopte la technologie moteur avancée et le système de contrôle pour obtenir un mouvement précis et rapide d'alimentation et de rotation. Ce système de tête de puissance haute performance améliore non seulement l'efficacité du traitement, mais assure également la stabilité et la fiabilité du processus de traitement.
Informations de production
Capacité de traitement
1. Le tour, le forage et l'ennui peuvent être effectués
2. Structure de base de rigidité élevée, pour obtenir une coupe lourde
3. Excellente capacité de coupe et précision de traitement stable pour obtenir une production élevée
4. Le réservoir de liquide de refroidissement en disqueur est utilisé pour un nettoyage et une coupe faciles
5. Capacité du réservoir standard: 125L

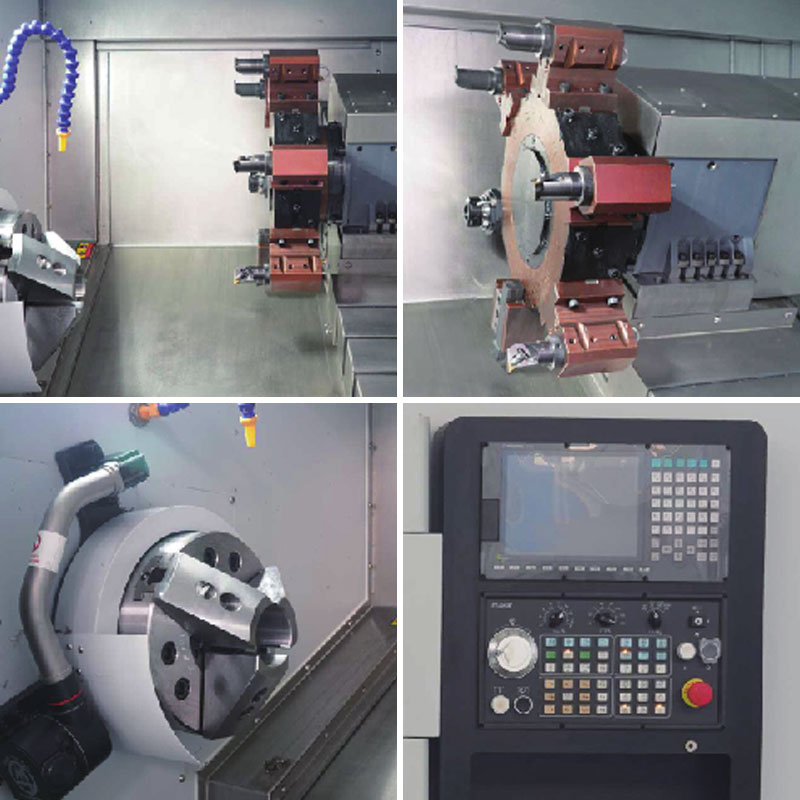

Configuration de base de la machine-outil
1. Sytec22ta de nouvelle génération
2. Moteur d'entraînement de nouvelle génération
3. La nouvelle génération de moteur de broche servo à couple élevé est standard
4. Taiwan ou Japon Wire Rail and Vis
5. Réservoir d'eau séparé
6. Machine de retrait aux puces
7. Pression d'huile trois griffes
8. Standard avec broche mécanique de précision à haute vitesse intégrée
Paramètre technique
| Article | Unité | NC-110D | |
| Max. Tourner le diamètre du lit | MM | Φ750 | |
| Max. diamètre d'usinage | MM | Φ600 | |
| Max. durée de travail | MM | 700 | |
| Max. Tie à plier à travers le diamètre du trou | MM | Φ75 | |
| Axe principal | Forme de nez de broche | A2-8 / 11 | |
| Broche à travers le diamètre du trou | MM | Φ86 | |
| Le cône du trou intérieur de la broche | MT-6 | ||
| Capacité de maintien du Chuck à trois mâchoires | 10 " | ||
| Formulaire d'action de tige de tire | Pression hydraulique | ||
| Max. vitesse de broche | r / min | 2500 minutes -1 | |
| Puissance du moteur principal | kw | 15/18.5 | |
| Alimentation | Voyage de l'axe X | MM | 350 |
| Voyage de l'axe Z | MM | 750 | |
| Axe x / z vitesse de déplacement rapide | m / min | 25 | |
| Précision | Précision de positionnement (x / z) | MM | ± 0,005 |
| Précision de positionnement répétée (x / z) | MM | ± 0,003 | |
| Tour à outils électriques | Numéro d'outil | 12 | |
| Forme de conduite | Servo | ||
| Hauteur du centre | MM | 100 | |
| Temps de changement d'outil (T-T) | S | 0.2 | |
| Spécifications du support d'outil ennuyeux | MM | 50 | |
| Spécifications du support d'outil carré | MM | 25 | |
| Powerhead Speed | r.p / min | 4000 | |
| Puissance du moteur de tête de puissance | Kw | 3.6 | |
| Couple de la tête électrique | N.m | 15 | |
| Type de tête de puissance | BMT | 65 | |
| Étouffage | Conique de manche de poulet | MT-5 | |
| Diamètre du manchon central | MM | Φ80 | |
| Voyage maximum à manches supérieures | MM | 100 | |
| Bouclier de sécurité | Complètement fermé | ||
| Système de contrôle numérique | Nouvelle génération 22ta / fanuc 0i-tf | ||
| Poids de la machine | Kg | 5200 | |
| DIRNENSIONS GLABLES DE LA MACHINE (LXWXH) | MM | 2980 × 2200 × 1950 | |
Rester en contact
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. a commencé en 2006 et a été créé en 2018. Il est situé dans le nouveau district de Qianwan, Ningbo City, province du Zhejiang, aile sud de la zone économique de la rivière Yangtze de la rivière Yangtze. Il s'agit d'une entreprise spécialisée dans la recherche, le développement, la production et les ventes d'équipements de coupe de métaux CNC. En tant que Chine NC110D Drive Head Motor Motor Turning Center supplier and custom NC110D Drive Head Motor Motor Turning Center company, Avec une forte force technique et une expérience de l'industrie riche, Hongjia CNC s'engage à fournir aux clients des solutions CNC avancées pour répondre aux besoins des clients dans différentes industries.
Usine et équipement
Quelles sont les nouvelles
-
Dans le secteur manufacturier d'aujourd'hui, de plus en plus compétitif, les entreprises exigent de plus en plus de solutions d'usinage à haute efficacité, haute précision et hautement intégrées. Ningbo...
EN SAVOIR PLUS -
Une machine de forage et de taraudage est une machine-outil qui combine des fonctions de forage et de taraudage. Il est principalement utilisé pour percer les trous et créer des fils internes (tapotement) dans d...
EN SAVOIR PLUS -
1. Pourquoi l'industrie aérospatiale préfère-t-elle centres de virage horizontaux ? Avantage par gravité: Évitez la déformation des grandes pièces Problèmes de vira...
EN SAVOIR PLUS
Connaissances de l'industrie
Caractéristiques de traitement à haute efficacité du centre de rotation horizontal du moteur de tête d'entraînement
1. Caractéristiques structurelles et grande efficacité
Centre de rotation horizontal du moteur à tête adopte généralement une structure de cadre de portique, et le lit de la machine est principalement fait de matériau en béton polymère, qui a de bonnes performances d'amortissement et une faible conductivité thermique, ce qui est propice à l'amélioration de la précision de traitement du moule. Le centre de rotation horizontal de moteur de tête de conduite produit par Ningbo Hongjia CNC Technology Co., Ltd adopte cette conception structurelle avancée pour assurer la stabilité et la précision de la machine-outil sous un fonctionnement à grande vitesse.
2. Technologie de lecteur avancé
En termes de mode d'entraînement, le centre de rotation horizontal du moteur de la tête de conduite s'est développé à partir du service de servomoteur linéaire traditionnel (axe x / y / z) et de vis-à-vis de la bille à l'entraînement du moteur linéaire actuel. Le moteur linéaire élimine l'élément de transmission qui convertit le mouvement rotatif en mouvement linéaire, améliorant ainsi considérablement les performances dynamiques, la vitesse de déplacement et la précision de traitement de l'axe. Certains produits de Ningbo Hongjia CNC Technology Co., Ltd ont adopté la technologie de conduite moteur linéaire, qui a considérablement amélioré l'accélération de l'axe et la vitesse de déplacement rapide de la machine-outil, améliorant ainsi considérablement l'efficacité de la production.
De plus, la balançoire de la table rotative et le swing et la rotation de la tête de broche sont largement réalisées par des moteurs de couple. Le moteur de couple est un moteur synchrone dont le rotor est directement fixé au composant à entraîner sans éléments de transmission mécanique. Par conséquent, il a une rigidité de charge statique et dynamique extrêmement élevée, ce qui améliore la précision du positionnement et la répétabilité de l'axe rotatif et de l'axe de balançoire.
3. broche électrique de haute précision
La broche électrique est le composant central du centre de rotation horizontal du moteur de tête d'entraînement. Dans le traitement des surfaces de forme libre de moisissures et des contours complexes, des usines d'extrémité de plus petit diamètre sont souvent utilisées, ce qui nécessite que la broche électrique ait une vitesse très élevée. À l'heure actuelle, la vitesse de la broche des centres d'usinage à grande vitesse sur le marché se situe principalement entre 18000 et 42000r / min, tandis que la vitesse de la broche de certains produits haut de gamme peut même atteindre plus de 54000r / min. Le centre de rotation horizontal du moteur de tête de conduite de Ningbo Hongjia CNC Technology Co., Ltd est équipé d'une broche électrique de haute précision à grande vitesse et une bonne stabilité, qui peuvent répondre aux besoins de traitement de divers moules complexes.
Afin d'assurer la stabilité de la broche électrique à grande vitesse, la machine-outil est également équipée de capteurs pour mesurer la température, le déplacement et les vibrations, afin de surveiller l'élévation de la température, le déplacement axial et la vibration du moteur, du roulement et de la broche. Ces capteurs fournissent des données de correction pour le système CNC afin de modifier la vitesse de la broche et la vitesse d'alimentation, optimiser les paramètres de traitement et assurer ainsi la précision et l'efficacité de traitement.
4. Système de contrôle avancé
Le système de contrôle CNC est une partie importante du centre de rotation horizontal du moteur de tête d'entraînement, qui détermine largement la vitesse, la précision et la qualité de surface du traitement des machines-outils. Le temps de traitement du segment du programme des systèmes de contrôle CNC haut de gamme peut généralement atteindre moins de 0,5 ms, ce qui peut répondre aux exigences de traitement en temps réel du flux de données dans un traitement à grande vitesse. Le centre de virage horizontal du moteur de tête de conduite de Ningbo Hongjia CNC Technology Co., Ltd est équipé d'un système de contrôle CNC avancé pour assurer la stabilité et la précision de la machine-outil sous opération haute vitesse.
