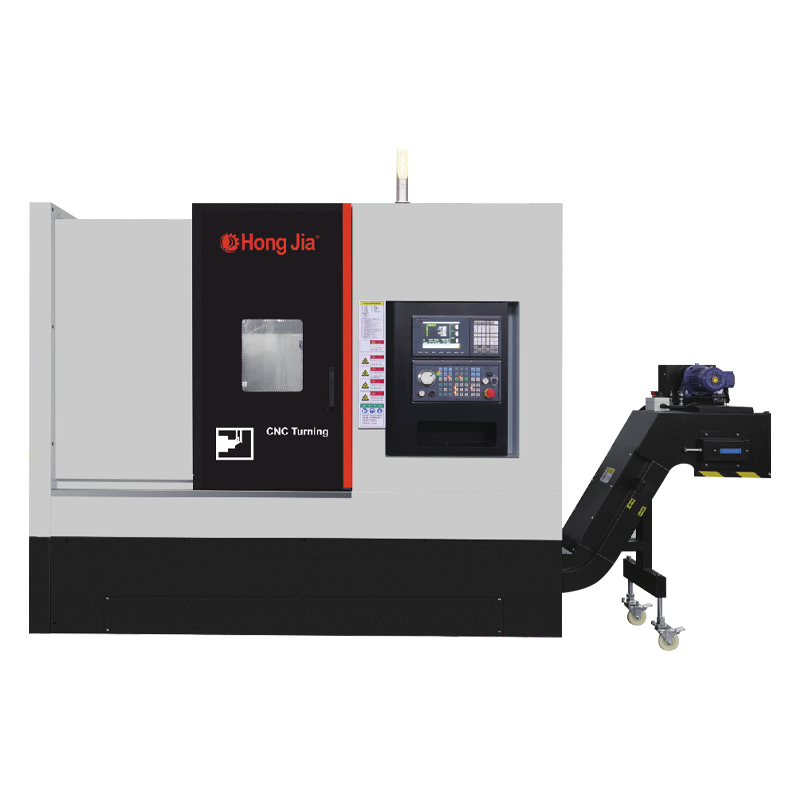

Maison / Produits / Série de virages et de fraisage horizontaux CNC / NC108D-Y-Y-ORIAT COLACHANT TANK CENTRE HORIZONTAL CENTRE NC108D-Y-Y-ORIAT COLACHANT TANK CENTRE HORIZONTAL CENTRE
Le centre de rotation horizontal avec un réservoir de liquide de refroidissement en retrait sépare le stockage du fluide de coupe du corps de la machine-outil, évitant efficacement le risque de corrosion potentiel du fluide de coupe sur les parties de précision de la machine-outil et réduisant considérablement le taux de défaillance de la machine-outils causé par la fuite de fluide. Le réservoir d'eau indépendant améliore non seulement les performances de protection globales de la machine-outil, mais maintient également le corps de la machine à sec et propre, prolongeant la durée de vie de l'équipement.
Le système de suppression de puces efficace équipé est la clé pour améliorer l'efficacité du traitement et garder la machine-outil propre. Le système adopte la technologie d'élimination des puces avancée et la conception structurelle, qui peuvent éliminer rapidement et avec précision diverses puces générées pendant le traitement, en évitant efficacement les défaillances de la machine et une précision de traitement réduite causée par l'accumulation de puces.
Le principe de travail du convoyeur de puce efficace est simple et efficace. Pendant le traitement, les puces sont rapidement collectées et transportées vers la zone de collecte désignée grâce au tuyau de retrait des puces. Au cours de ce processus, le convoyeur de puce peut identifier intelligemment le type et la taille des puces, ajuster la vitesse et la force d'élimination des puces et d'assurer le meilleur effet d'élimination des puces. Dans le même temps, le convoyeur à puce a un faible bruit de fonctionnement et n'interférera pas avec l'environnement de fonctionnement.
Informations de production
Capacité de traitement
1. Le tour, le forage et l'ennui peuvent être effectués
2. Structure de base de rigidité élevée, pour obtenir une coupe lourde
3. Excellente capacité de coupe et précision de traitement stable pour obtenir une production élevée
4. Le réservoir de liquide de refroidissement en disqueur est utilisé pour un nettoyage et une coupe faciles
5. Capacité du réservoir standard: 125L

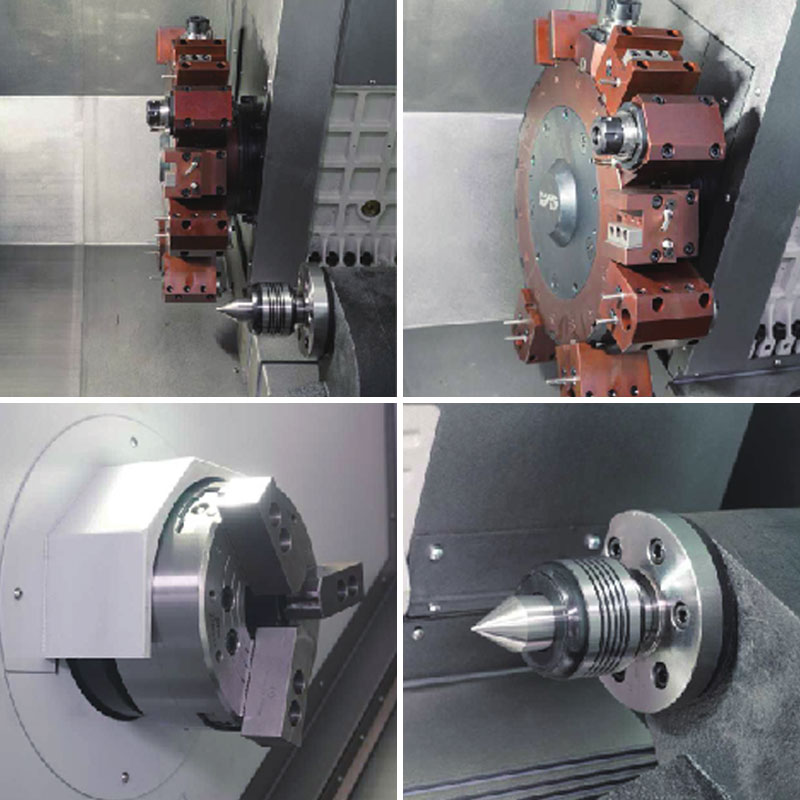

Configuration de base de la machine-outil
1. Sytec de nouvelle génération / 22 To
2. Moteur d'entraînement de nouvelle génération
3. La nouvelle génération de moteur de broche servo à couple élevé est standard
4. Taiwan ou Japon Wire Rail and Vis
5. Réservoir d'eau séparé
6. Machine de retrait aux puces
7. Pression d'huile trois griffes
8. Standard avec broche mécanique de précision à haute vitesse intégrée
Paramètre technique
| Article | Unité | NC-108D-Y | |
| Max. Tourner le diamètre sur le lit | MM | Φ650 | |
| Max. Diamètre d'usinage (type de disque) | MM | Φ300 | |
| Diamètre maximum de la mise en place (type d'arbre) | MM | Φ350 | |
| Max. Diamètre tournant sur une planche à roulettes | MM | Φ280 | |
| Distance entre deux centres | MM | 500 | |
| Max. durée de travail | MM | 460 | |
| Max. Tie à plier à travers le diamètre du trou | MM | Φ52 | |
| Axe principal | Forme de nez de broche | A2-6 | |
| Broche à travers le diamètre du trou | MM | Φ66 | |
| Le cône du trou intérieur de la broche | MT-6 | ||
| Capacité de maintien du Chuck à trois mâchoires | 8 " | ||
| Formulaire d'action de tige de tire | Pression hydraulique | ||
| Max. vitesse de broche | r / min | 4000 | |
| Puissance du moteur principal | kw | 11/15 | |
| Alimentation | Voyage de l'axe X | MM | 225 |
| Voyage de l'axe Z | MM | 490 | |
| Axe x / z vitesse de déplacement rapide | m / min | 25 | |
| Précision | Précision de positionnement (x / z) | MM | 0,008 / 0,010 |
| Précision de positionnement répétée (x / z) | MM | 0,006 / 0,008 | |
| Tour à outils électriques | Numéro d'outil | 12 | |
| Forme de conduite | servo | ||
| Hauteur du centre | MM | 170 | |
| Temps de changement d'outil (T-T) | s | 0.2 | |
| Spécifications du support d'outil ennuyeux | MM | 32 | |
| Spécifications du support d'outil carré | MM | 25 | |
| Powerhead Speed | r.p / min | 4000 | |
| Puissance du moteur de tête de puissance | Kw | 3.6 | |
| Couple de la tête électrique | N.m | 15 | |
| Type de tête de puissance | BMT | 55 | |
| Axe y | Voyage de l'axe Y | MM | 100 |
| Couple de moteur à axe y | N.m | 8.4 | |
| Vis à axe y | boules | 3206 | |
| Formulaire de guide de l'axe Y | Rails durs / rails durs rectangulaires | Rail dur rectangulaire | |
| Étouffage | Conique de manche de poulet | MT-5 | |
| Max / min. maintenir la longueur de la pièce | MM | 500/60 | |
| Bouclier de sécurité | Complètement fermé | ||
| Système de contrôle numérique | Sytec22tb / Fanuc 0i-tf / gsk988ta | ||
| Poids de la machine | Kg | ≈4400 | |
| Dimensions globales de la machine (LXWXH) | MM | 2420x1700x2050 | |
