Qu'est-ce qu'un tour vertical CNC monocolonne ? Pourquoi est-ce un outil puissant pour usiner des pièces lourdes ?

Dans l'industrie moderne, les tours horizontaux traditionnels sont souvent inadaptés face à de grands moyeux d'éoliennes, des roues de turbines hydrauliques ou des disques d'engrenages géants de plusieurs mètres de diamètre. A cette époque, un imposant « géant industriel » se présente : le Tour vertical CNC monocolonne . Alors, qu’est-ce que c’est exactement ? Et quels avantages uniques en font un équipement clé indispensable dans la fabrication d’équipements lourds ?

1. Qu'est-ce qu'un tour vertical CNC à colonne unique ?

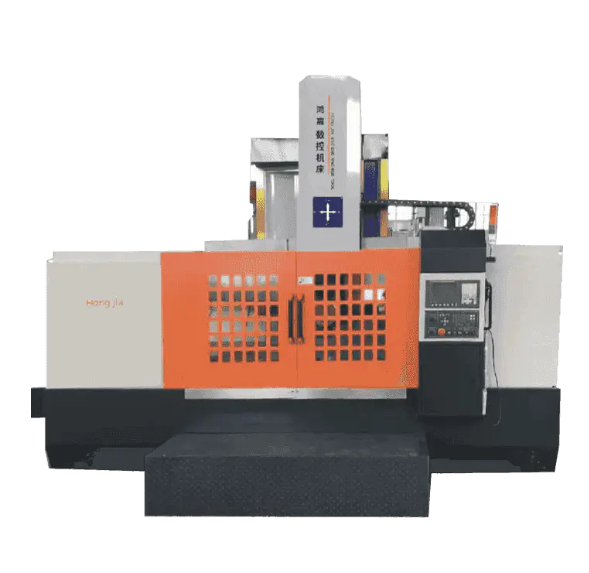

Un tour vertical CNC à colonne unique est une machine-outil CNC avec une broche disposée verticalement et une table de travail qui tourne dans un plan horizontal. Sa structure « monocolonne », tel un portique géant, est solidement intégrée à la base, formant le châssis principal de l'équipement.

Ses composants principaux comprennent : Lit et base : en tant que base de l'ensemble de la machine, ils sont généralement fabriqués en fonte à haute résistance, possédant une excellente résistance aux chocs et une excellente stabilité, utilisés pour supporter d'énormes pièces.

Table de travail (rail de guidage circulaire) : située au sommet de la base, cette puissante plate-forme rotative, entraînée par un système hydraulique ou un servomoteur, est utilisée pour serrer et faire tourner les pièces. C'est sa différence la plus évidente avec un tour horizontal.

Colonne unique : Debout sur un côté de la base, elle constitue la principale structure de support de la machine-outil et intègre généralement un mécanisme de contrepoids.

Glissière transversale (tablier) : montée sur la colonne, elle peut se déplacer verticalement (axe Z) le long du rail de guidage de la colonne.

Poteau d'outil : monté sur la glissière transversale, il peut se déplacer horizontalement (axe X) le long de la traverse. Cette structure permet au porte-outil de se déplacer dans les directions X et Z, permettant ainsi un tournage de surfaces complexes.

Système CNC (CNC) : le « cerveau » de la machine-outil, recevant les instructions du programme d'usinage et contrôlant avec précision le mouvement de chaque axe, la vitesse de la broche et le fonctionnement de l'outil.

2. Avantages irremplaçables

La philosophie de conception du tour vertical CNC à colonne unique résout parfaitement les problèmes liés à l'usinage de pièces volumineuses et lourdes.

(1) La gravité comme alliée, serrage pratique et stable

La pièce à usiner est posée à plat sur la table de travail horizontale et positionnée naturellement par son propre poids. Cela simplifie non seulement le serrage et l'alignement, mais offre également une excellente stabilité, empêchant efficacement la déformation par flexion causée par son propre poids et garantissant la précision de l'usinage.

(2) Excelle dans l’usinage de gros objets

C'est son principal champ de bataille. Elle traite généralement des disques, des manchons et des bagues d'un diamètre allant d'un mètre à plus de dix mètres, tels que de grands engrenages, brides et rotors de moteurs. Sa structure est intrinsèquement conçue pour supporter un poids et une taille énormes.

(3) Élimination en douceur des copeaux, protégeant les outils et les pièces

Grâce à la disposition verticale des broches, les copeaux de fer chaud générés lors de la coupe tombent naturellement par gravité vers le convoyeur à copeaux situé en bas, évitant ainsi qu'ils ne s'emmêlent sur la pièce ou l'outil. Cela protège la durée de vie de l'outil, empêche les copeaux de fer de rayer la surface usinée et améliore la sécurité opérationnelle.

(4) Haute rigidité et haute précision

Bien que la structure à une seule colonne ne soit pas aussi symétrique que la structure à double colonne, avec une conception structurelle et une fabrication raisonnables, elle possède toujours une rigidité extrêmement élevée et peut résister à des coupes lourdes. Combiné à un système CNC avancé, il peut atteindre une précision d’usinage au niveau du micron.

(5) Empreinte relativement faible

Comparés aux tours verticaux à double colonne avec la même plage d'usinage, les tours verticaux à simple colonne ont une structure plus compacte et utilisent plus efficacement l'espace de l'usine.

3. Principaux domaines d'application

Les tours verticaux CNC à colonne unique sont des équipements « de base » dans les domaines de la machinerie lourde, de l'énergie, de l'aérospatiale et d'autres domaines.
Équipement électrique : rotors de turbines hydroélectriques, composants de turbines à vapeur, moyeux et broches d'éoliennes.
Machinerie lourde : grands rouleaux de laminoir, grands engrenages dans les machines minières.
Aéronautique : Carters de moteurs, composants de fusées.
Construction navale : Culasses de gros moteurs diesel, composants d'hélices.
Machines générales : diverses grandes brides, cadres de moules, corps de pompe et corps de vannes.

4. Brève comparaison avec les tours verticaux à deux colonnes

Lorsque la taille de la pièce augmente encore ou lorsqu'un usinage simultané des deux côtés est requis, le tour vertical à deux colonnes devient un meilleur choix. Il comporte un cadre « portique » enjambant la table de travail, offrant une plus grande rigidité et une meilleure symétrie, mais également un encombrement plus important et un coût plus élevé. Le tour vertical à colonne unique peut être considéré comme une version optimisée en termes d'économie et d'efficacité spatiale, couvrant les besoins d'usinage de la plupart des pièces à usage intensif.
